針對目前拉桿音箱多以12V鉛酸電池的供電現實，由于電源電壓的限制，音箱的輸出功率很難有實質的提升。終端市場渴望音頻功放能夠突破電源的限制，為廣場舞音箱提供足夠的輸出功率。深圳市永阜康科技有限公司推出基于CS8672內置升壓32W單聲道D類單芯片廣場舞拉桿音箱音頻放大解決方案，為廣場舞愛好者提供極致的音質體驗。
CS8672簡單介紹
CS8672C 是一款內置BOOST升壓模塊,32W單聲道R 類音頻功率放大電路。內置大功率BOOST升壓模塊,在兩節鋰電池串聯或者12V電源平臺下,可以為4Ω 負載揚聲器提供最高32W的連續功率.是針對家庭音響內低音單元或者移動類家庭音響優秀的功率輸出平臺.CS8672C無需外圍散熱裝置，簡單的外圍設置,可以大大提高生產加工效率。CS8672C內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8672C是纖細的TSSOP28-PP封裝，對比傳統的應用，具備如下優勢
音頻子系統占板面積最小最優
足功率輸出無需外置的散熱裝置
針對雙節鋰電池串聯供電以及鉛酸電池供電的音頻子系統一站式解決方案，輸出功率可以達到極致的30W左右。
CS8672指標特征
● 輸出功率
PO at 10% THD+N, 輸入電壓 = 7.4V,PVcc=15V
RL = 4 Ω 28W(典型值)
PO at 10% THD+N, 輸入電壓 = 12V,PVcc=16V
RL = 4 Ω 32W(典型值)
● 效率高達75%，無需散熱片
● 較大的電源電壓范圍6V~14V
● 輸入電壓為雙節電池串聯供電,BOOST最高可升壓至15V
● 輸入電壓9~14V時,BOOST最高可升壓至16V
● 揚聲器保護
● 輸出管腳方便布線布局
● 良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
● 四級增益可調
● 差分輸入
應用范圍
廣場音響系統
家庭音響系統

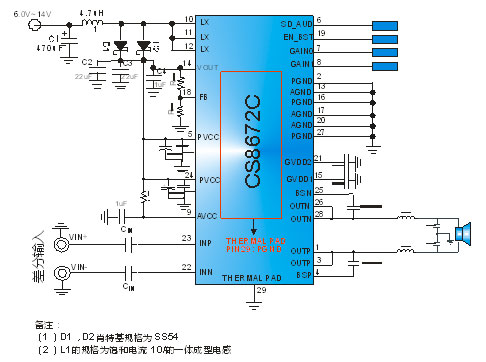

典型應用圖

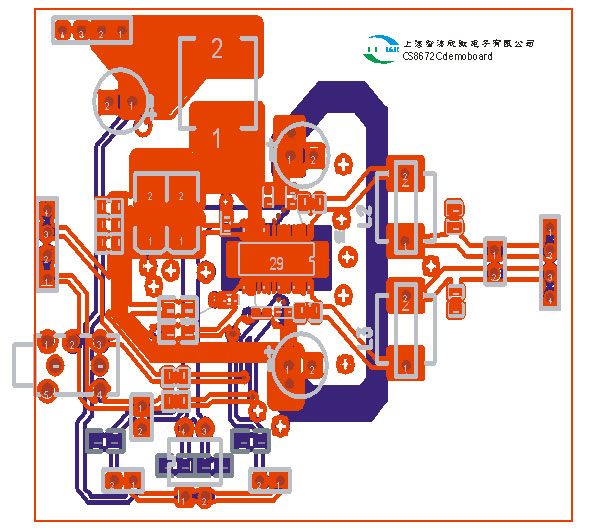

DEMO 示例
