HT4832介紹
伴隨著智能手機、藍牙耳機、無線麥等越來越多的便攜式音頻設備的出現，其電路板設計空間越來越不足；將音頻信號傳輸?shù)蕉鷻C，一直以來都使用龐大的DC阻隔電容，不僅對電路板空間提出了較大的挑戰，對音質的低頻部分表現也存在損傷。
深圳市永阜康科技有限公司推出基于HT4832免電容G類耳機放大解決放案，不需要輸出DC阻隔電容，具有極其精簡的BOM表，并提供纖薄的QFN16無鉛無鹵封裝，非常適用于微型便攜式音頻設備中。
HT4832作為耳機驅動芯片，其支持差分和單端的模擬信號輸入，具備4種不同的增益設置（-6dB, 0dB, 3dB, 6dB），具有較高的信噪比和較低的失真，并具有良好的過熱、過壓、過流保護，廣泛應用于各類音頻設備終端。
HT4832還能作為音頻運算放大器，在諸如音頻功放前級作差分轉單端、增益補償?shù)裙δ苁褂谩?br>
HT4832能pin to pin兼容TPA6132, PAM8908，并在價格、輸出功率、失真、通道隔離度等性能上表現更為突出。
HT4832主要指標
無需輸出偏置為 0V 的直流阻隔電容器
卓越的低頻保真度
Pop聲抑制
全差分或單端輸入
寬電源電壓范圍：2.3-5.5V
輸出功率
Po = 46mW (THD+N = 1%, PVDD = 3.6V, RL = 16ohm, f = 1kHz);
Po = 99mW (THD+N = 1%, PVDD = 5.0V, RL = 16ohm, f = 1kHz);
Po = 33mW (THD+N = 1%, PVDD = 3.6V, RL = 32ohm, f = 1kHz);
Po = 68mW (THD+N = 1%, PVDD = 5.0V, RL = 32ohm, f = 1kHz).
總諧波失真+噪聲
THD+N = 0.014% (Po = 20mW, PVDD = 3.6V, RL = 16ohm, f = 1kHz).
靜態電流
IDD = 3.6mA (PVDD = 3.6V).
關斷電流
ISD = 0.1uA.
信噪比
SNR = 96dB.
HT4832 Demo Board

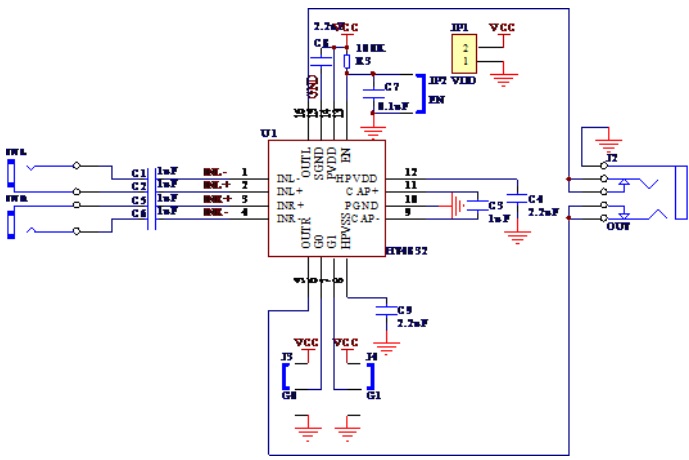

Fig. 1 Schematic Diagram of HT4832 Demo Board
Table.1 HT4832 with Reduced Component Count (without input and output socket)
|
Part Type
|
Designator
|
Footprint
|
|
HT4832
|
U1
|
QFN16
|
|
0.1uF
|
C7
|
0704C
|
|
1uF
|
C5
|
0704C
|
|
1uF
|
C3
|
0704C
|
|
1uF
|
C6
|
0704C
|
|
1uF
|
C1
|
0704C
|
|
1uF
|
C2
|
0704C
|
|
2.2uF
|
C4
|
0704C
|
|
2.2uF
|
C9
|
0704C
|
|
2.2uF
|
C8
|
0704C
|
|
100K
|
R3
|
0704
|

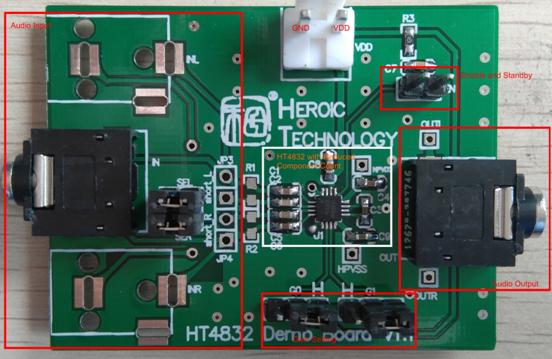

Fig.2 View of HT4832 Demo Board

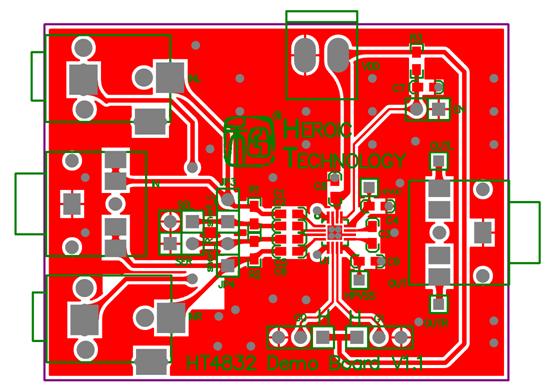

Fig.3 Top View of HT4832 Demo Board PCB Layout

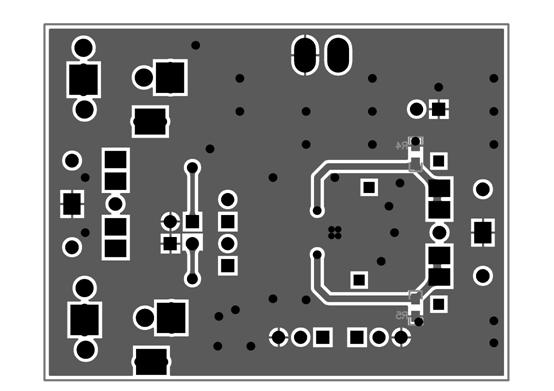

Fig.4 Bottom View of HT4832 Demo Board PCB Layout
