NXP的TF9891具有先進的揚聲器升壓和保護算法，支持便攜式電子設備和音頻組件的小型化，最大限度地發揮小型揚聲器的效果。它可以在3.6V電源電壓下將7.2W峰值輸出功率提供給8 ohm揚聲器。其內部升壓轉換器可將電源電壓升高致9.5V，為音質的進一步改進提供了充足的預留空間。

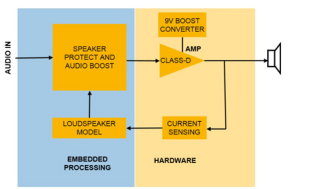

基于NXP的TFA9891智能音頻放大器解決方案系統架構圖
NXP的TF9891可使聲音輸出最大化；與傳統的系統相比，其低音效果更出眾；該解決方案提供了更高質量的聲音清晰度，降低了放大器的削峰和揚聲器的失真度；借助自適應漂移控制和實時溫度保護，防止揚聲器的損壞，延長了整個系統的使用壽命。
方案特色
• 先進的揚聲器增強和保護算法，最大化揚聲器性能，同時保護揚聲器
• 完整的嵌入式軟件，無需額外的許可費或移植
• 總體集成解決方案，包括DSP、放大器、DC-DC、傳感器等
• 自適應偏移控制 - 保證揚聲器膜的偏移從不超過額定極限
• 多頻段動態范圍壓縮器（DRC）允許獨立控制最多三個頻帶音頻增強
• 實時溫度保護 - 直接測量確保音圈溫度不超過其額定極限
• 環境感知 - 自動適應揚聲器參數聲音和熱變化
• 輸出功率：在3.6 V電源電壓（THD = 1％）下，3.6 W（RMS）
• 剪輯避免 - DSP算法即使下垂電源電壓也防止削波
• 帶寬擴展選項可增加低頻響應
• 與標準聲學回聲消除器兼容
• 高效率和低功耗
• 寬電源電壓范圍（從2.7 V至5.5 V完全工作）
• 兩個I2S輸入支持兩個音頻源或一個PDM輸入
• 第三個I2S輸入專用于芯片間通信
• I2C總線控制接口（400 kHz）
• 揚聲器電流和電壓監控（通過I2S總線或PDM輸出）用于聲學回聲消除（AEC）
• 在負載和電源在線完全短路保護
• 在I2S模式下支持8 kHz至48 kHz的采樣頻率，16 kHz至48 kHz
• 支持TDM接口（功能有限）
• 音量控制
• 低RF敏感性
• 輸入時鐘抖動不敏感接口
• 熱保護
• 15 kV系統級ESD保護，無需外部組件
方案應用范圍
• 智能手機
• 平板電腦
• 便攜式游戲設備
• 便攜式音頻播放器 |
