亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出大功率固定比例充電泵 DC/DC 控制器LTC7820，該器件在非隔離式中間總線轉換器中無需功率電感器，從而可將電路尺寸減小多達 50%，并提供高達4000W/in3的功率密度。LTC7820 在分壓器、倍增器或反相器配置中以高達 99% 的效率驅動外部 MOSFET。其開環固定占空比是非常適合配電、數據通信、電信、高端計算和工業系統中的非隔離式中間總線應用。
LTC7820 工作在一個 6V 至 72V (80V 絕對最大值) 的輸入電壓范圍內，并能夠產生數十安培的輸出電流，這取決于轉換器拓撲和外部組件的選擇。該器件可配置為從高達 72V 的輸入電壓實現一個 2:1 的降壓比。可級聯兩個 LTC7820 IC 以實現一個 4:1 的降壓比。如需實現更高的降壓比 (比如 6:1)，則建議采用 Dickson 轉換器拓撲，它非常適合 54V 輸入至 9V 輸出的轉換，且僅需單個 LTC7820。另外，LTC7820 還可配置為從高達 36V 的輸入電壓實現一個 1:2 的升壓比或一個 1:1 的負輸出轉換比。外部 MOSFET 以一個固定頻率執行開關操作，可設置范圍為 100kHz 至 1MHz。LTC7820 強大的 1.1Ω N 溝道 MOSFET 柵極驅動器最大限度地提高了效率，并能驅動多個并聯的 MOSFET 以滿足較高功率應用的要求。
LTC7820 監視系統電壓、電流和溫度以發現故障，并使用一個檢測電阻器以提供過流保護。當出現故障情況時，該器件停止開關操作并把/FAULT 引腳拉至低電平。一個內置定時器可針對合適的重啟 / 重試時間進行設定。EXTVCC 引腳允許采用轉換器的較低電壓輸出或高達 40V 的其他可用電源為 LTC7820 供電，從而降低了功耗并改善效率。LTC7820 的其他特點包括用于實現低 EMI 的軟開關操作、一個電源良好輸出信號、欠壓閉鎖和內部電荷平衡電路。

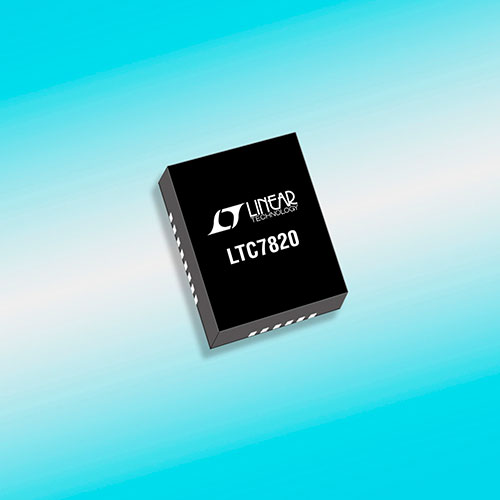

LTC7820 采用 4mm x 5mm QFN-28 封裝。可提供工作在 –40°C 至 125°C溫度范圍的擴展和工業溫度級版本。千片批購價為每片4.70美元。如需更多信息，請登錄www.linear.com.cn/product/LTC7820。

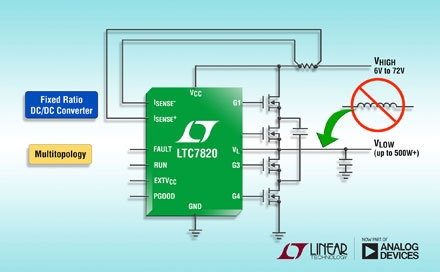

照片說明：72V固定比例大功率充電泵控制器
性能概要：LTC7820
· 寬 VIN 范圍：6V 至 72V，80V 絕對最大值
· 高達 4000W/in3的功率密度
· 效率高達 99%
· 降壓：2:1 比例，VIN 高達 72V
· Dickson 轉換器拓撲以實現 6:1降壓比
· 升壓：1:2 比例，VIN 高達 36V
· 反相器：1:1比例，VIN 高達 36V
· 提供超過 500W功率
· 100kHz 至 1MHz工作頻率
· 軟開關拓撲實現低 EMI
· 4 個強大的 N溝道 MOSFET 柵極驅動器
· 輸入電流檢測和過流保護
· 具可編程定時器和重試功能的短路保護
· 電源良好輸出信號
· 采用 4mm x 5mm 28引線 QFN 封裝
|
