＜概要＞

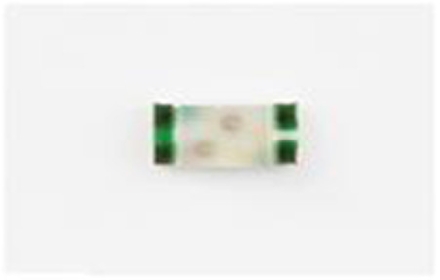

全球知名半導體制造商ROHM開發出業界最小級別1608尺寸（1.6x0.8mm）雙色貼片LED“SML-D22MUW”，有助于工業設備和消費電子設備的顯示面板數字部分實現多色化。
此次開發的產品與單色貼片LED封裝尺寸相同，僅為1.6x0.8mm，封裝內置紅色和綠色兩種貼片LED，可節省空間并實現多色顯示。與以往的雙色型產品（1.5x1.3mm）相比，不僅體積縮小35%，還有助于應用顯示面板的薄型化。
不僅如此，考慮到客戶回流焊時的使用條件，在封裝中施以防止焊料侵入的措施，可防止焊料侵入樹脂內部。從而消除焊料侵入導致的問題，確保高可靠性。
本產品已于2017年6月開始出售樣品（樣品價格 50日元/個：不含稅），可通過AMEYA360、RightIC在線購買。另外，預計將從2017年8月開始以月產300萬個的規模投入量產。前期工序的生產基地為ROHM株式會社總部（京都市），后期工序的生產基地為ROHM Semiconductor(China) Co., Ltd.（中國）及ROHM-Wako Electronics(Malaysia) Sdn.Bhd.（馬來西亞）。
今后，ROHM將繼續推進小型輕薄LED的開發，不斷強化易用性優異的產品陣容。
＜背景＞
近年來，工業設備和消費電子設備的數字顯示使用貼片LED的越來越多。以往，這類顯示部分多采用單色顯示，而希望通過顏色變化更容易識別異常狀態的需求日益高漲。
然而改變顯示顏色需要使用2個LED，與單色型相比，雙色型存在不僅尺寸變大，還需要準備單色用和雙色用兩種封裝，開發成本加倍的課題。

＜產品詳情＞
1．業界最小級別的雙色貼片LED，有助于設備的小型化和薄型化
SML-D22MUW不僅實現了元件的小型化，而且利用多年積累的PICOLED*1）安裝技術及引線鍵合*2）技術，實現了與單色貼片LED相同尺寸的1.6x0.8mm封裝，并內置紅綠兩種顏色的貼片LED。
另外，1.2x0.8mm的發光部裝有雙色光源，因此混色性能優異，此次開發的LED可表現的顏色不僅有紅色和綠色，還可制作出中間色。

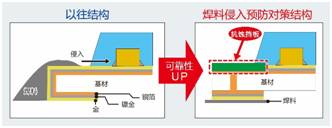

2．通過焊料侵入預防對策，確保高可靠性
在鍍金處理前設置稱為“阻焊劑”的擋塊，用來隔斷浸潤性良好的金焊料。
可防止焊料侵入到樹脂內部，因此還可消除短路引起的問題，有助于提高可靠性。

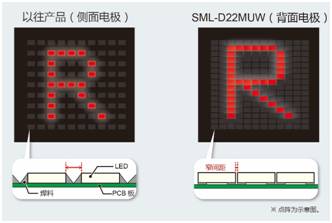

3．采用背面電極，顯示更清晰
封裝采用背面電極，可很窄間隔安裝。這在點陣等中可實現非常高清晰的顯示。
＜產品陣容＞
＜技術術語＞
1） PICOLED
非常適用于可穿戴式終端和移動設備等的小型便攜設備的ROHM超小型薄型LED。
*2）引線鍵合
將芯片直接安裝到PCB板等上面，通過金、鋁、銅等引線進行布線。
|
