前級電子分頻定位準確、音質純真。本文介紹一種線路簡單性能較好的前級分頻和功放電路模塊-HiFi3100(三通道功放)、HiFi312YD(有源電子三分頻)，經試用效果不錯。
一、電路介紹
HiFi312YD是一塊有源電子三分頻模塊。內含12dB／oct高通、低通、帶通濾波電路。它將音頻信號分為5kHz以上、500Hz～5kHz、500Hz以下三路，分別送入各自獨立的功率放大電路放大，推動相應的高、中、低音揚聲器。輸入阻抗47k，輸入靈敏度0．775V，使用電源電壓±8V～±18V。

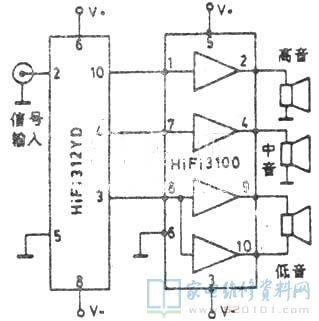

HiFi3100懸配套的三通道功放模塊。由附圖可以看出，該電路高、中、低通道各自獨立，低音為BTL形式輸出。電源電壓適應范圍為±8V～±18V，推薦工作電壓為±16V，極限電壓±20V。輸出阻抗4-8Ω，頻響10Hz～22kHz。電路內部設有過熱、短路保護電路，還設有開關機靜嗓電路，開關機時對揚聲器無沖擊。
二、制作安裝
這套電路采用單列直插式封裝，左起第一腳為電路①腳。全部元件均封裝在一塊62mm×41mm基板上，外圍無元件，安裝極簡便。只要將兩塊電路相對而裝，即將HiFi3100①腳接HiFi312YD ⑩腳，3100⑧腳接312③腳等。一一對應，免去連線直接焊在一起，僖號輸入線用單芯屏蔽線，功放輸出線、電源線用較粗銅芯線，地線集中一點接地即可。本電路電源采用普通橋式、雙橋式均可，濾波電容為4700uF×4，整流二極管電流大于5A。有條件的讀者雙聲道可采用兩只變壓器，前級采用獨立穩壓供電，則效果更佳。用兩套電路可組成有源電子三分頻雙聲道擴音系統。本電路由于頻率分配嚴密。對中音揚聲器要求較高，下限頻率應低于500Hz， 高音、低音揚聲器可選用靈敏度較高的中、高檔產品。
這套電路對信號源要求較高，否則從前級傳來的噪聲將暴露無遺。燒友可用這套電路摩機升檔，因體積小巧可輕松裝入原機殼，也可方便地組裝成有源音箱。安裝時HiFi3100需加裝散熱片，否則溫度升高影響正常工作。本電路只要接線無誤、無需調試即可滿意工作。切記不要帶電操作，以防極間短路而燒毀器件。 |
