TPA3255 是一款高性能 D 類功率放大器，它具有 D 類效率并且能夠帶來真正的高端音質。該器件 特有 高級集成反饋設計和專有高速柵極驅動器錯誤校正功能（PurePath™ 超高清）。該技術可使器件在整個音頻頻帶內保持超低失真，同時展現完美音質。該器件在 AD 模式下工作，THD 為 10% 時最多可驅動 2 個 315W/4Ω 負載和 2 個 150W（未削波功率）/8Ω 負載，并且 特有 一個 2 VRMS 模擬輸入接口，支持與高性能 DAC（例如 TI 的 PCM5242）無縫連接。除了出色的音頻性能外，TPA3255 還兼具高功率效率和超低功率級空閑損耗（低于 2.5W）兩大優點。這可以通過 85mΩ MOSFET 以及優化的柵極驅動器方案來實現。該方案相對于傳統的分立實現方案可顯著降低空閑損耗。
特性
- 差分模擬輸入
- 總諧波失真+噪聲 (THD+N) 為 10% 時的總輸出功率
- 315W/4Ω，BTL 立體聲配置
- 185W/8Ω，BTL 立體聲配置
- 600W/2Ω，PBTL 單聲道配置
- 總諧波失真+噪聲 (THD+N) 為 1% 時的總輸出功率
- 260W/4Ω，BTL 立體聲配置
- 150W/8Ω，BTL 立體聲配置
- 480W/2Ω，PBTL 單聲道配置
- 采用高級集成反饋設計，具有高速柵極驅動器錯誤校正功能
（PurePath超清）
- 高達 100kHz 的信號寬帶，用于高清 (HD) 源的高頻成分
- 超低 THD+N：1W/4Ω 時為 0.006%；削波時 < 0.01%
- 電源抑制比 (PSRR) > 65dB（BTL，1kHz，無輸入信號）
- （A 加權）輸出噪聲 < 85µV
- （A 加權）信噪比 (SNR) > 111dB
- 多種配置可供選擇：
- 啟動和停止時無喀噠聲和噼啪聲
- 90% 高效 D 類操作 (4Ω)
- 18V 至 53.5V 寬電源電壓工作范圍
- 具有錯誤報告功能的自保護設計（包括欠壓、過壓、削波和短路保護）
- 采用推薦的系統設計時，符合電磁干擾 (EMI) 標準
應用
- Blu-Ray Disc/DVD 接收器
- 高端 HTiB 系統
- AV 接收機
- 高端條形音箱
- 微型 Combo 系統
- 有源揚聲器和低音炮

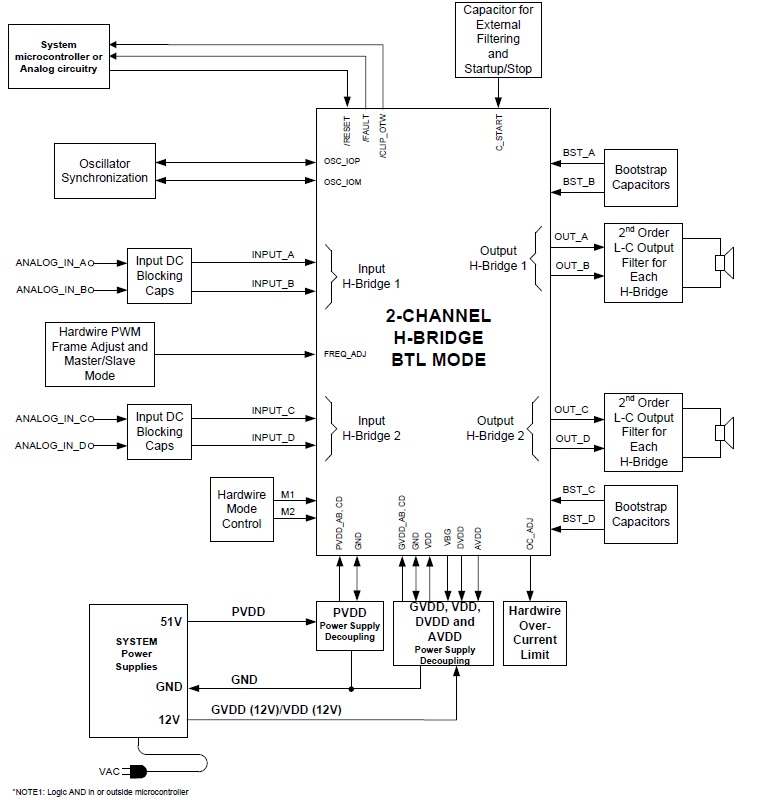

應用原理圖
