眾所周知，動力系統是最耗電的，比如從前我們用過的錄音機隨身聽，電池電力消耗很快，當不能驅動錄音機后，那電池還可以正常的給收音機供電，給手電筒供電等。
在工業機器人和電機驅動上也是一樣，運動系統可謂是最為耗電的，沒有足夠的電流驅動是沒法提供所需電機驅動力。

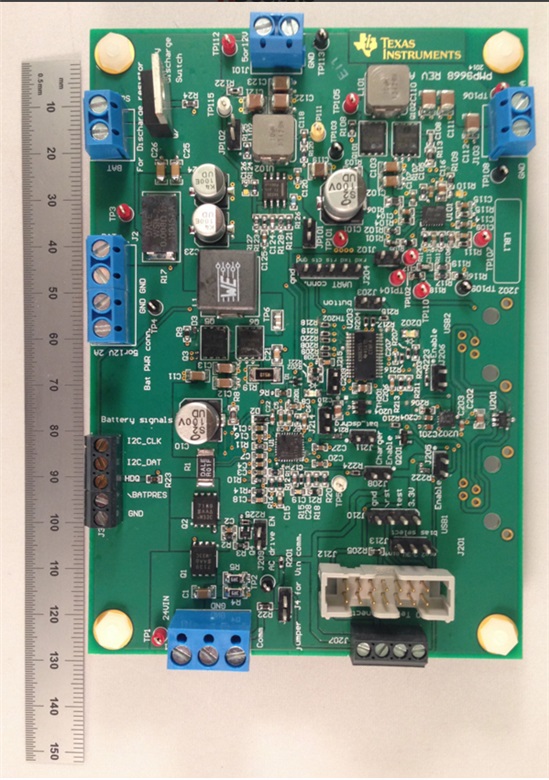

TI為此推出了可提供24V 輸入， 5V@4A輸出的暴強驅動能力的參考設計。
描述

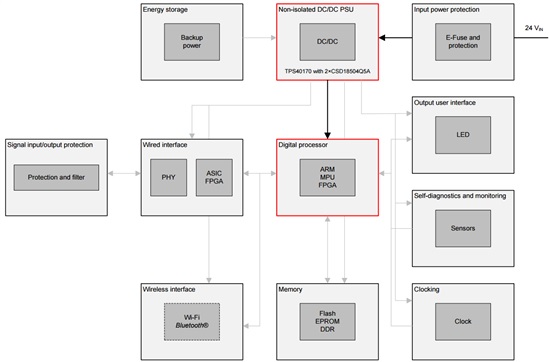

PMP15025 包含一個單相同步降壓轉換器，從 24V 輸入提供穩定的 5V @ 4A 解決方案。此設計的特點是具有高效率和高功率密度，適用于工業自動化應用，例如機器人和電機驅動。
特性
- 在 24VIN，5V/4A，390kHz 下的效率為 90%
- 滿負載電流下的輸出紋波為 4.44mV
- 滿負載電流下具有最小的相位振鈴
- 30kHz 環路帶寬，75° 相補角，具有快速、穩定的瞬態響應
| |
PMP15025.1
(Output Voltage 1) |
| Vin (Min) (V) |
20 |
| Vin (Max) (V) |
28 |
| Vout (Nom) (V) |
5 |
| Iout (Max) (A) |
4 |
| Output Power (W) |
20 |
| 隔離/非隔離 |
Non-Isolated |
| 輸入類型 |
DC |
| 拓撲 |
Buck- Synchronous |
|
