| MAX14748 15W USB Type－C充電器，簡化便攜式消費產品設計 |
|
|
| 文章來源：永阜康科技 更新時間：2017/12/14 12:09:00 |
在線咨詢： |
| |
率先面市的單芯片方案快速、安全地為2節串聯鋰離子電池組充電
Maxim宣布推出業內首款高效、高度集成的15W MAX14748 USB Type－C充電及充電器檢測方案，幫助設計者利用更簡單、更高成效的方法對采用2節串聯鋰離子電池組的USB Type－C™便攜設備快速、安全地充電。當前市場上的解決方案需要將不同IC拼湊在一起，該充電器的面試解決了這些繁瑣問題，設計人員只需關注在其設計中如何充分利用USB Type－C的功能優勢。
從無線話筒到高端攝像機、VR耳麥甚至機動醫療設備，USB Type－C連接器在多種應用中為充電以及傳輸多媒體數據流提供了簡便的方案。這些應用通常采用2節串聯電池供電，同樣需要重新充電提供充足的電能。迄今為止，開發采用2節串聯電池組供電的USB Type－C產品都需要多個外部分立元件，不僅增加了材料清單(BOM)成本，并且在電路中引入額外的故障點。
MAX14748在單一芯片集成了充電器、USB Type－C充電器檢測、28V過壓保護和供電電路，大幅簡化設計。高度集成的解決方案兼容傳統的USB BC1.2充電和其他非標準充電要求，使USB Type－C充電功率達到Micro USB方案的兩倍。可編程自動輸入限流(AICL)功能在確保安全的前提下充分利用充電適配器的最大電流，保護貴重的終端設備。憑借MAX14748，Maxim將持續擴展其電源相關的產品組合，滿足獨特的USB Type－C應用需求。已有的同類產品包括MAX77756 24V輸入、500mA buck調節器，帶SHA－256安全認證的MAX17205獨立式ModelGauge™ m5電量計，以及MAX20323 CC引腳過壓保護器。
主要優勢

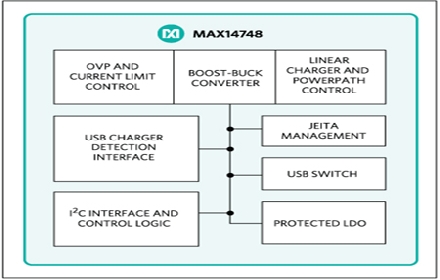

減小電源管理方案尺寸：與傳統充電方案不同，MAX14748在單芯片中集成充電器檢測器、升/降壓轉換器、帶智能電源選擇器的鋰離子電池充電器，最大程度地減少分立元件。
快速、安全充電：MAX14748利用傳統的5V USB適配器對2節串聯鋰離子電池進行充電，其AICL特性可防止過沖。
提供附加保護特性：MAX14748在USB適配器引腳提供28V集成過壓保護、JEITA充電保護和±15kV靜電放電保護。
評價
“MAX14748是市場上首款支持設計者充分利用USB Type－C連接器和2S電池組諸多優勢的方案。”Maxim Integrated工業與醫療健康事業部副總裁Sui Shieh表示：“設計者現在可利用簡單、高成效方案將快速、安全的鋰離子電池充電推廣到更廣泛的電池供電產品。”
|
| |
|
|
|
|
|
| |
| |
| |
 |
