基于Semtech產品的無線充電整體解決方案

文章來源：永阜康科技更新時間：2018/1/12 14:21:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

詮鼎推出基于Semtech產品的無線充電整體解決方案，該方案用于符合行業標準和內部標準的系統中的直接和間接充電應用。

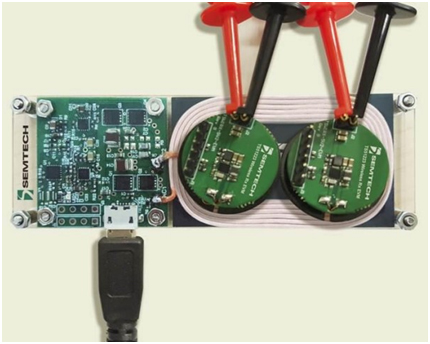

圖示1-基于Semtech產品的無線充電整體解決方案照片

基于Semtech產品的無線充電整體解決方案中的TSWITX-5V-2RX-EVM評估模塊是即用型演示平臺，可測試大約1瓦的無線電力傳輸。該系統工作在1MHz的頻率。當與其兼容的接收器模塊Semtech TSWIRX-5V2-EVM配合使用時，發射器將形成完整的無線電力傳輸系統。TSWITX-5V-2RX-EVM可以同時采用2個TSWIRX-5V2-EVM。

EVM的關鍵技術是Semtech TS80002和TS61005高效集成電路。TS80002控制系統實現無線電力傳輸協議，而TS61005是為發射器天線供電的MOSFET驅動器。

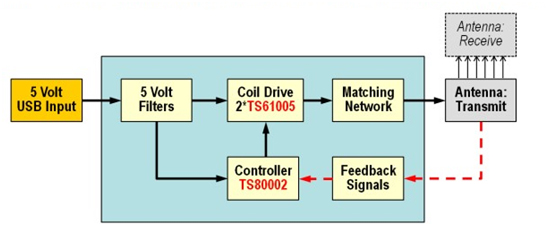

圖示2-基于Semtech產品的無線充電整體解決方案原理圖
