| TAS5634 300W 立體聲 PurePath(TM) HD 數字輸入高效功率級 |
|
|
| 文章來源：永阜康科技 更新時間：2018/5/5 10:49:00 |
在線咨詢： |
| |
TAS5634 是一款 PWM 輸入 D 類放大器功率級，可在 58V 標稱電源電壓下提供 2 x 300W (6Ω) 或 1 x 600W (3Ω) 的輸出功率。58V 電源電壓支持較高阻抗的揚聲器負載，其中 BTL 為 6Ω，PBTL 為 3Ω。集成式 MOSFET 和全新柵極驅動方案具有較高的峰值效率和較低的空閑損耗，能夠減小散熱器解決方案尺寸。
TAS5634 使用閉環反饋設計，具有恒定的電壓增益。開關模式電源 (SMPS) 的使用，使得內部匹配的增益電阻器可確保實現較高的電源抑制比 (PSRR) 和較低的輸出噪聲。
TAS5634 是一款兼容 TI 的數字輸入 (I2S) 音頻處理器和調制器產品組合的全集成式功率級，與 TAS5548 和 TAS5558 類似，也是一個完整的數字輸入 D 類放大器。TAS5634 采用表面安裝 44 引腳 HTSSOP 封裝，是 PWM 輸入 D 類功率級兼容引腳產品系列（包括 TAS5612LA、TAS5614LA 和 TAS5624A）中的一員。
特性
- PWM 輸入、D 類放大器功率級，與 TI 數字輸入 (I2S) 音頻處理器和調制器兼容
- 高清集成閉環反饋，具備以下特性：
- 在為 6Ω 負載提供 1W 功率時，THD 為 0.025%
- PSRR 大于 70dB（無輸入信號）
- SNR 大于 105dB（A 加權）
- 10% THD+N 時的輸出功率
- 600W/3Ω（PBTL 單聲道配置）
- 300W/6Ω（BTL 立體聲配置）
- 230W/8Ω（BTL 立體聲配置）
- 465W/3Ω（PBTL 單聲道配置）
- 240W/6Ω（BTL 立體聲配置）
- 180W/8Ω（BTL 立體聲配置）
- 滿量程輸出功率下的效率大于 91%
- 1/8 量程輸出功率下的效率大于 75%
- 1% THD+N 時的輸出功率
- 集成式 80 mΩ MOSFET，可降低散熱器尺寸
- 啟動時無喀噠聲
- 器件保護：欠壓保護、過熱保護、過流保護、短路保護和直流揚聲器保護
- 適用于 G 類電源控制的預削波輸出信號
- 44 引腳 HTSSOP (DDV) 封裝，頂部帶有散熱焊盤

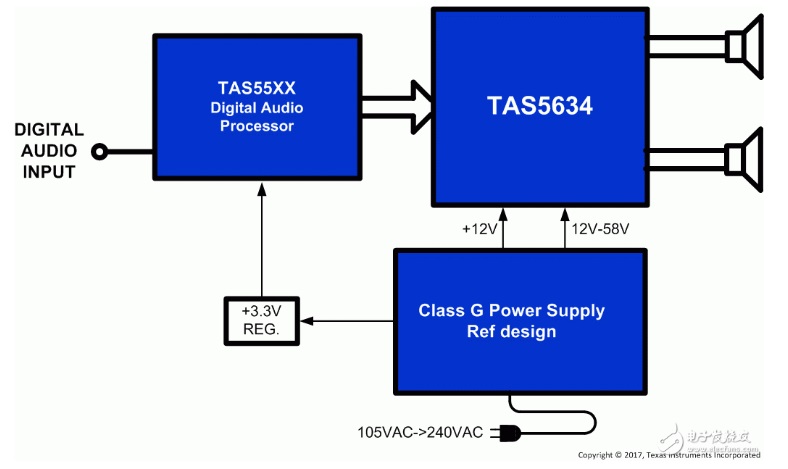

方框圖
|
| |
|
|
|
|
|
| |
|
| |
|
|
