符合 EN55022B 規格的 58VIN、4A、低 EMI、µModule 穩壓器
Analog Devices, Inc. (ADI) 宣布推出 Power by Linear™ LTM4653，這是一款 58VIN 降壓型 µModule® 穩壓器。在工廠自動化、工業機器人、通信基礎設施和航空電子系統等噪聲環境中，它能采用未調整或波動的 24V 至 48V 輸入電源安全地工作。LTM4653 將輸入和輸出濾波器集成在一個封裝中，因而能夠滿足針對信息技術設備的 EN55022 Class B EMC 標準要求。低 EMI 架構使其適合信號處理應用，包括測試和測量、成像及 RF 系統。LTM4653 具有與 LTM4651 58VIN、4A 負輸出 µModule 穩壓器相同的架構，因此 LTM4651 與 LTM4653 的組合非常適合在系統中產生一對正負電壓。
輸出電壓可利用一個電阻器在 0.5V 至 94% VIN 之間調節。寬輸出電壓范圍提供了通用性，使用一款產品可獲得 3.3V、5V、12V 和 24V 的常用系統總線電壓。 24VIN至 5VOUT 轉換時的峰值效率為 92%。在 48VIN 至 5VOUT 轉換操作中，LTM4653 可在 70°C 的環境溫度條件下提供 4A 輸出電流 (無散熱器或氣流)。對于較高電流應用，可讓多個器件并聯運行。開關頻率可通過一個外部電阻器調節，也可以同步至一個頻率范圍為 250kHz 至 3MHz 的外部時鐘。

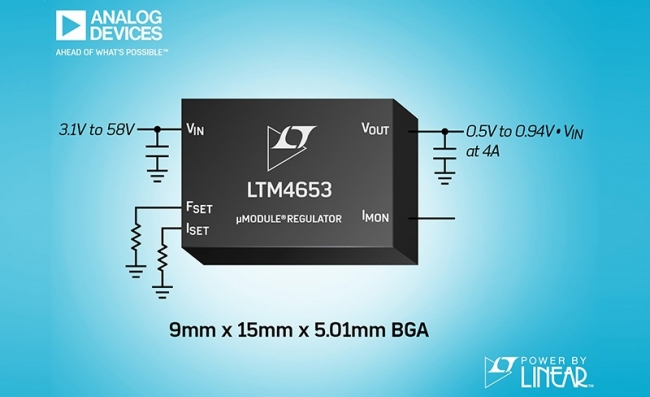

LTM4653 將一個開關穩壓控制器、開關電源、電感器和其他支持組件集成于一個 15mm x 9mm x 5.01mm BGA 封裝中。僅需大容量的輸入和輸出濾波電容器便可完成設計。
LTM4653 的工作溫度范圍為 –40°C 至 125°C。
特性概要：LTM4653
- 完整的低 EMI 開關模式電源
- 符合 EN55022 Class B 規格
- 寬輸入電壓范圍：3.1V 至 58V
- 高達 4A 輸出電流
- 輸出電壓范圍：0.5V 至 94% VIN
- 在整個電壓、負載和溫度 (–40°C 至 125°C) 范圍內具有 ±1.67% 的總 DC 輸出電壓誤差
- 可利用多個 LTM4653 實現并聯和均流
- 模擬輸出電流指示器
- 可編程輸入電壓限制
- 15mm x 9mm x 5.01mm BGA 封裝
價格與供貨
|
產品
|
產量
供貨
|
千片批量的
起始價
|
封裝
|
|
|
LTM4653
|
現已供貨
|
每片 12.55 美元
|
15mm x 9mm x 5.01mm BGA 封裝
|
|
|
