WPC發布行業QI標準以來，無線充電市場快速擴張，蘋果手機搭載無線充電功能后更讓市場迅速升溫，相關上下游企業風起云涌。面對IDT、NXP等國外勁旅，國內企業也不甘示弱，涌現出一批國產無線充電芯片和方案公司。
近日，推出一款5W~7.5W~10W~15W多合一解決方案，采用：CS4967(主控)、CS4268(驅動)、CS78S33(LDO)。方案外圍簡潔，符合WPC QI標淮及歐盟EMC測試新規，支持常規5V及QC快充輸入。
功能描述：
*兼容QI標準
*支持15W充電
*支持單線圈和多線圈
*異物檢測（FOD）
*5V動態電源管理（DPM）
*LED峰鳴器指示
*IC接主芯片Flash內存
*內置專用數字解調電路，更好的通訊解調能力
*低功耗設計

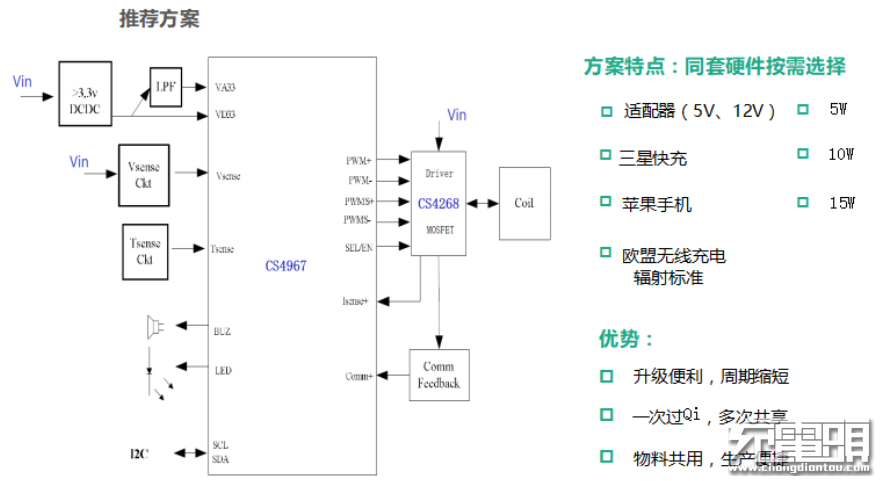

方案介紹：

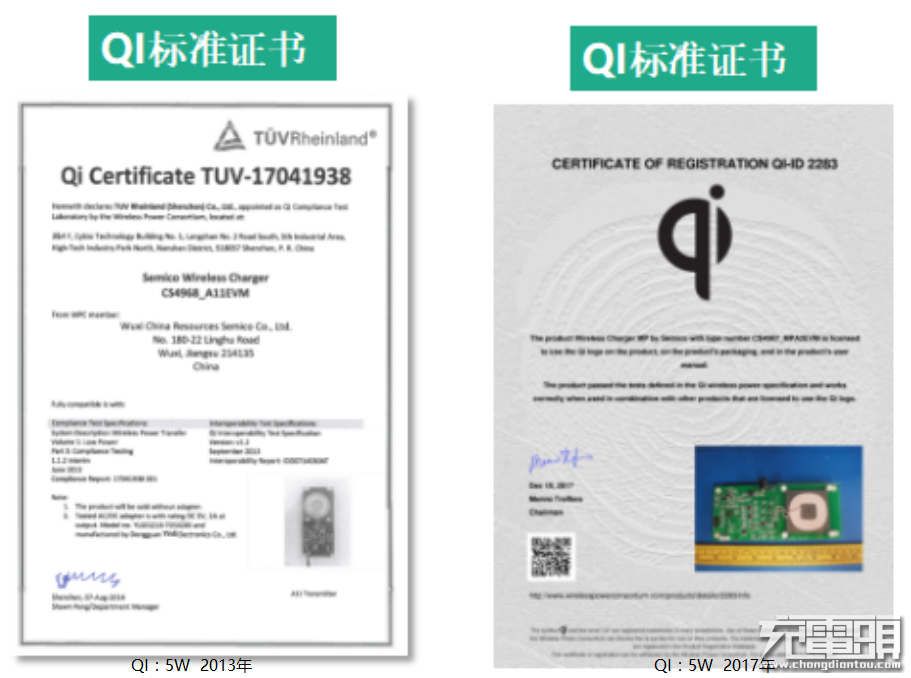

認證證書：
CS4967無線充電IC兼容WPC 1.2.3標準，支持15W無線充電器系統；支持單線圈多支持單線圈；支持異物檢測并具備過壓、過流、過溫保護功能。支持iPhone8/8 Plus/X以及三星S系列手機無線充電，并可應用于智能終端及移動音響產品的無線充電等領域。

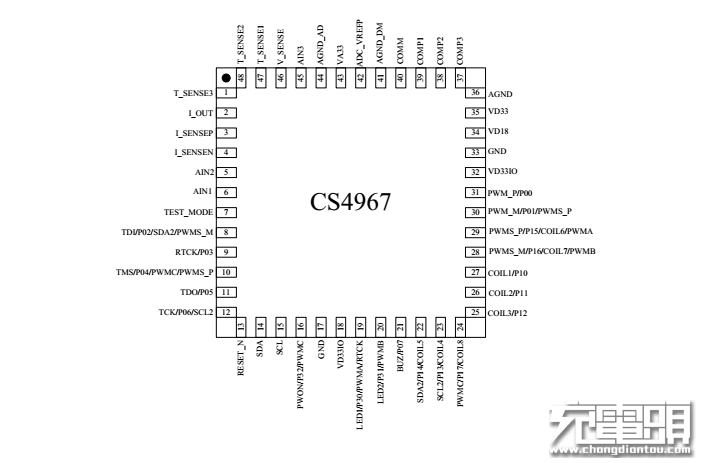

CS4967采用QFN48封裝，節約布板面積，工作溫度范圍為 -40°C至85°C，集成了所有控制功能，可以最大限度地減少外部元器件，節約成本。

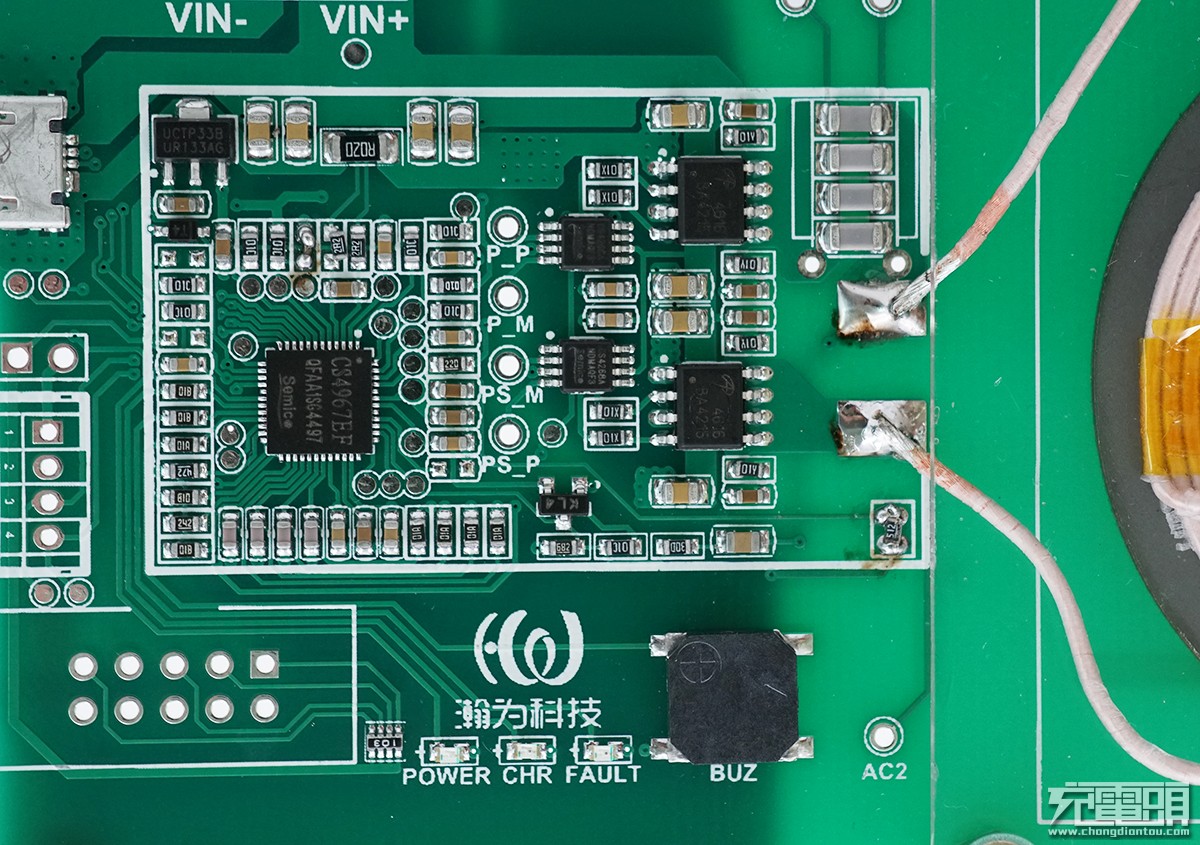

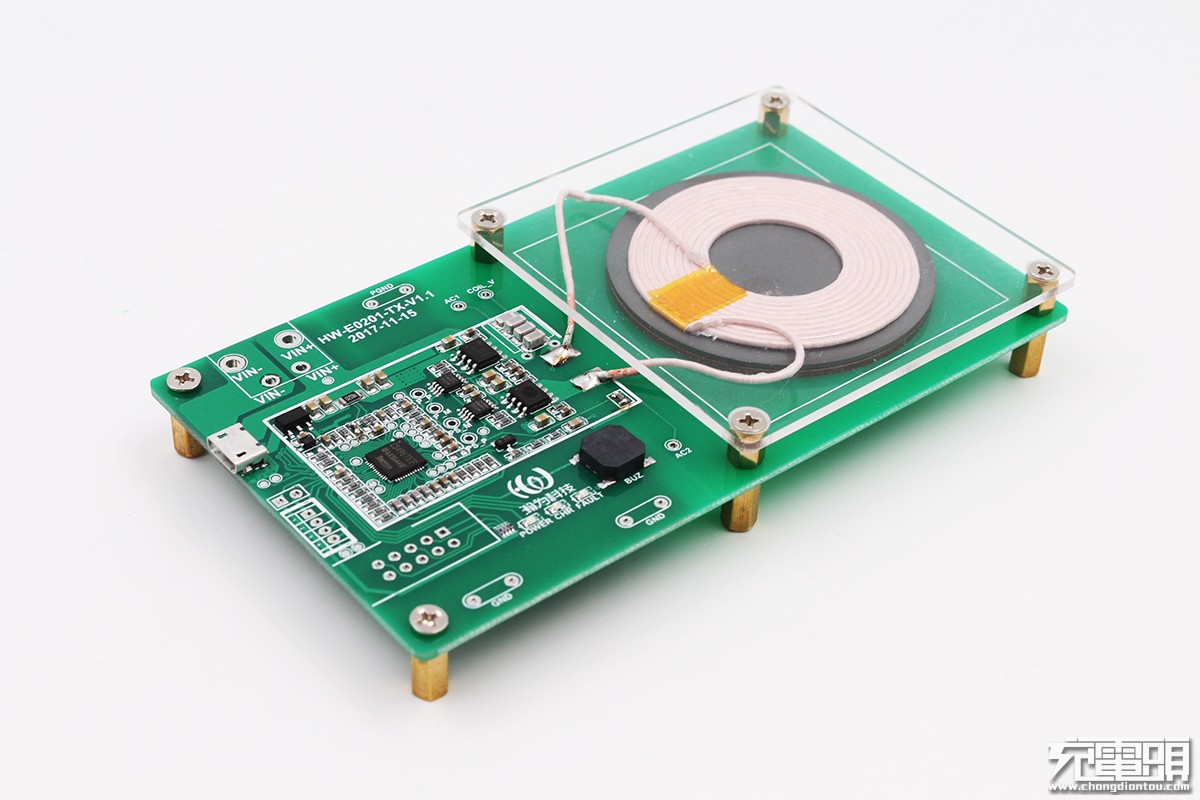

從搭載CS4967的DEMO板外觀來看，除主控IC之外，僅需要配備一顆供電轉換IC、兩個線圈驅動MOS及MOS驅動IC，搭配一些電阻電容及LED指示燈即可實現無線充電發射功能，板面元器件面布局非常簡潔，大大降低后續產品的BOM成本。

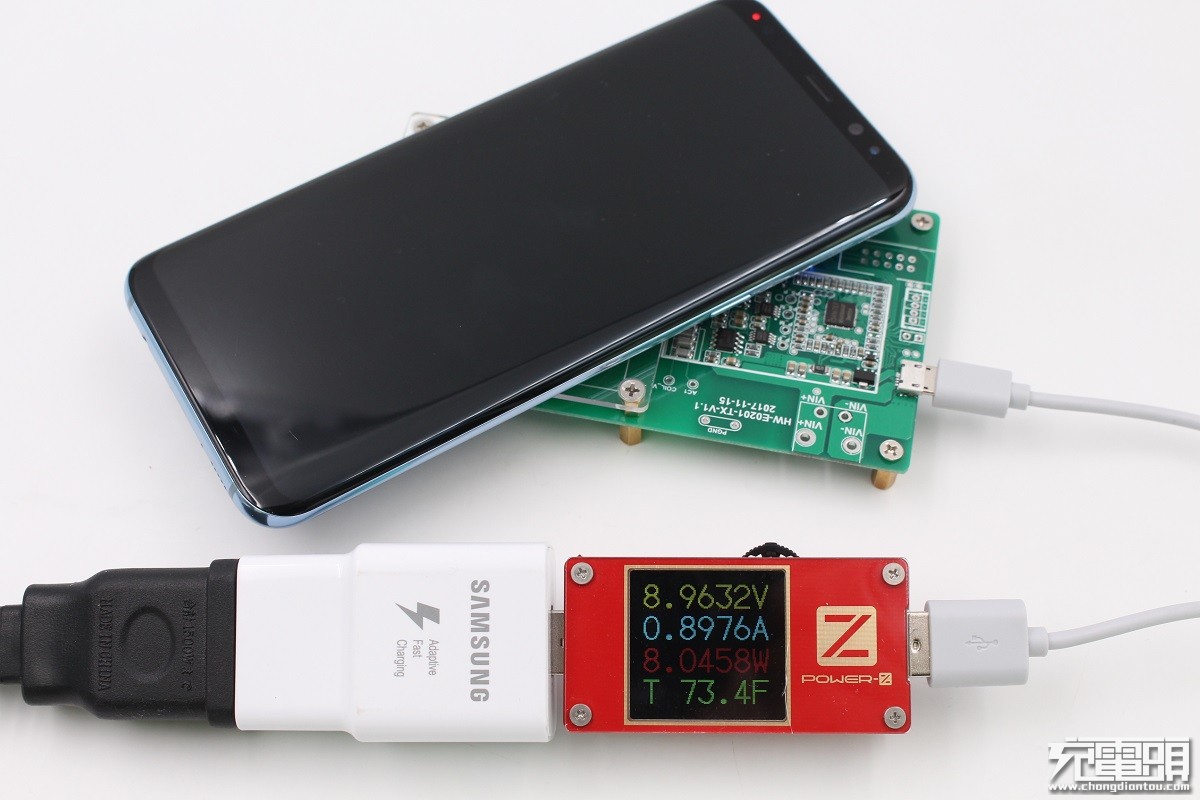

CS4967 DEMO板給三星S8+ （剩余10%電量）實測，ChargerLAB POWER-Z KT001顯示DEMO輸入端電壓8.96V，電流0.89A，功率8.04W，支持三星S8+無線快充。

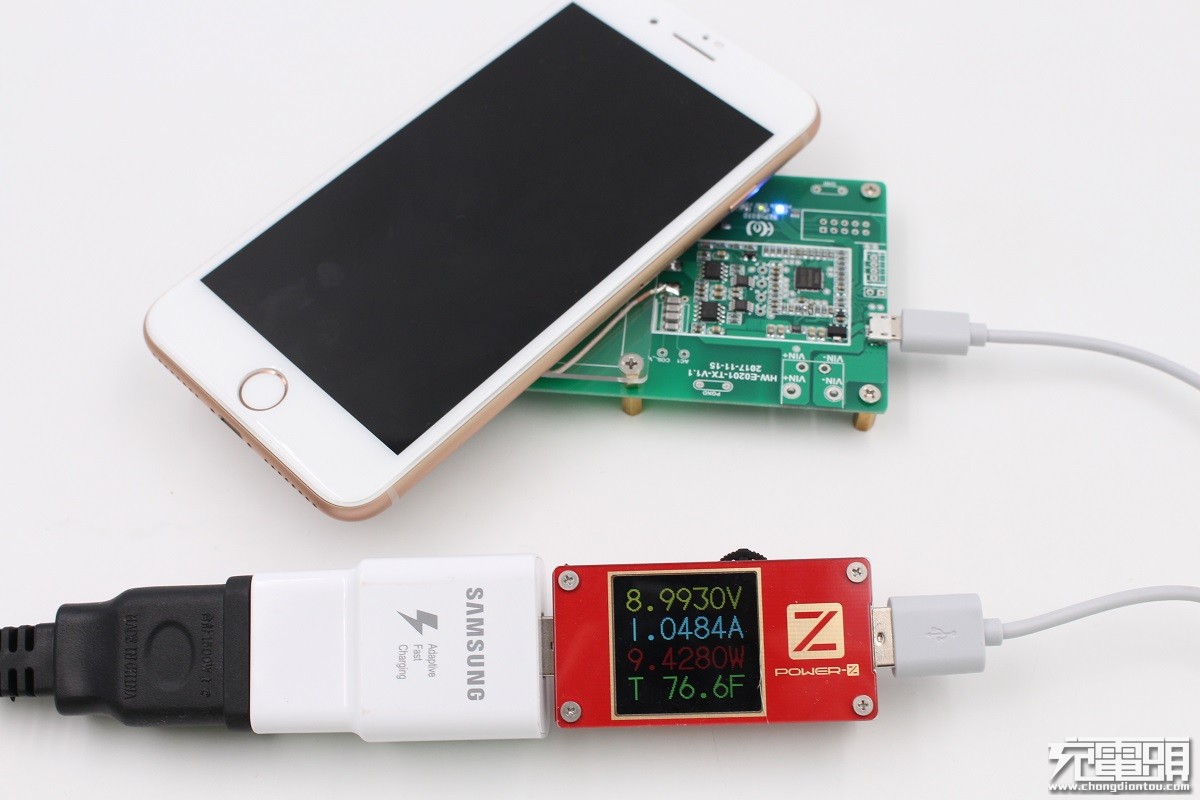

iPhone 8 Plus系統版本iOS11.2.2，剩余5%電量，使用CS4967 DEMO板無線充電，輸入電壓9V，電流1.04A，功率約為9.4W，iPhone 8 Plus處于快充狀態。

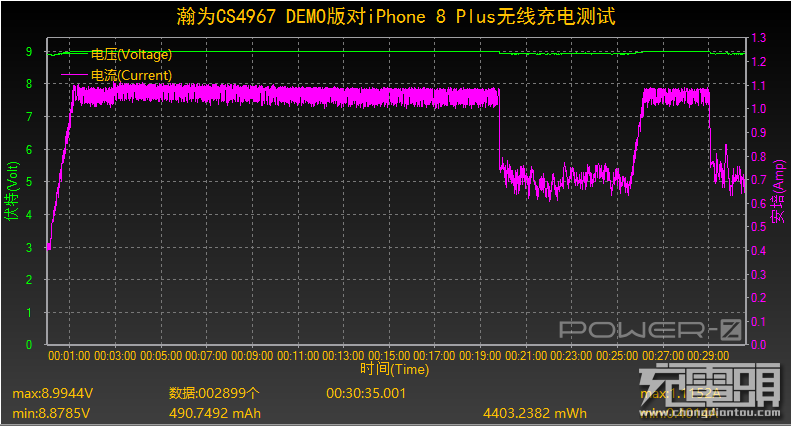

使用CS4967的DEMO板對iPhone 8 Plus（剩余電量20%起）進行30分鐘無線充電監測，測試工具為ChargerLAB POWER-Z KM001，從截圖可以看到，充電前20分鐘內，充電電壓穩定在9V左右，電流穩定在1A以上，期間電流雖出現過波動，但功率仍維持在6W以上。
在這30分鐘內的充電測試，手機電量由原來的20%上升到46%，電量增長26%左右。通過測試對比，得出在相同時間段內使用蘋果原裝5W充電器只能充進19%左右的電量，而CS4967 DEMO板充電功率明顯高于5W。 |
