概述
HT317是一款高效D類音頻功率放大器。在24V供電的立體聲（供電的立體聲（ BTL）模式下 ，能夠持續提供2*30W/8Ω功率輸出功率輸出 ；在單聲道（PBTL）模式下，能 夠持續提供75W/4Ω功率輸出 。
HT317具有豐富的功率限制能，以滿足各類應用。一種是限幅功能（PLIMT），即在輸出端限制在輸出端限制其最大輸出擺幅低于設定值 ，可避免意外的超額輸出功率損壞喇叭 。另一種為 自動增益控制功能（AGC），開啟后，可有效改善因輸入幅度過大或者電源壓降低造成的破音失真。
HT317具有過溫限幅 功能（ 功能（ TFB），在高功率輸出、 在高功率輸出、高環境溫度等條件下導致芯片內較時，自動降低系統增益， 避免芯片進入過溫關斷保護功能，使其能夠連續播放而不間斷。
HT317還具有多開關頻率可選，以抑制還具有多開關頻率可選，以抑制還具有多開關頻率可選，以抑制 AM干擾。
此外， HT317內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護 、短路直流保護 、短路熱保護和電源欠壓異常保護等功能 ，可全面防止出現故障 。
特點
・輸出功率 （BTL模式） 模式）
2×30W (VDD=24V, RL=8Ω, THD+N=1%)
2×23W (VDD=14V, RL=4Ω, THD+N=10%)
・輸出功率 （PBTL模式）
75W (VDD=24V, RL=4Ω, THD+N=10%)
・單電源系統，4.5V-26V寬電壓輸入范圍
・超過90%效率，無需散熱器
・可設置功率限制功能（PLIMT）以及AGC功能
・過溫限幅功能
・模擬差分/單端輸入，輸出模式立體聲/單聲道可選
・多重開關頻率選擇，具有AM抑制功能。
・保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
・無鉛無鹵封裝，TSSOP28-PP
應用
・條形音箱 ・無線智能音箱
・便攜式音箱 ・消費類音頻應用
・拉桿音箱 ・LCD電視/監視器
簡化原理圖
功率限制功能 (Power Limit)
1 限幅值（Limit Level）

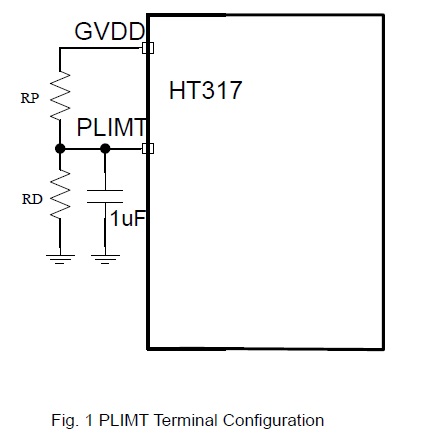

限幅值即在功率限制功能下，輸出擺幅被限制的最大值，該值可通過PLIMT引腳設置，如下圖所示。
限幅值
該限幅值對于以下兩種功能均適用。
2 自動增益控制（AGC）功能

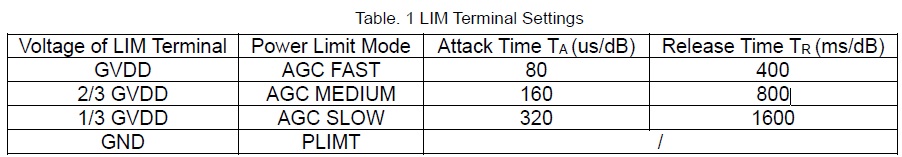

通過設置LIM引腳從GVDD的分壓值，HT317可進入不同的自動增益控制模式或限幅功能，如下表所示。

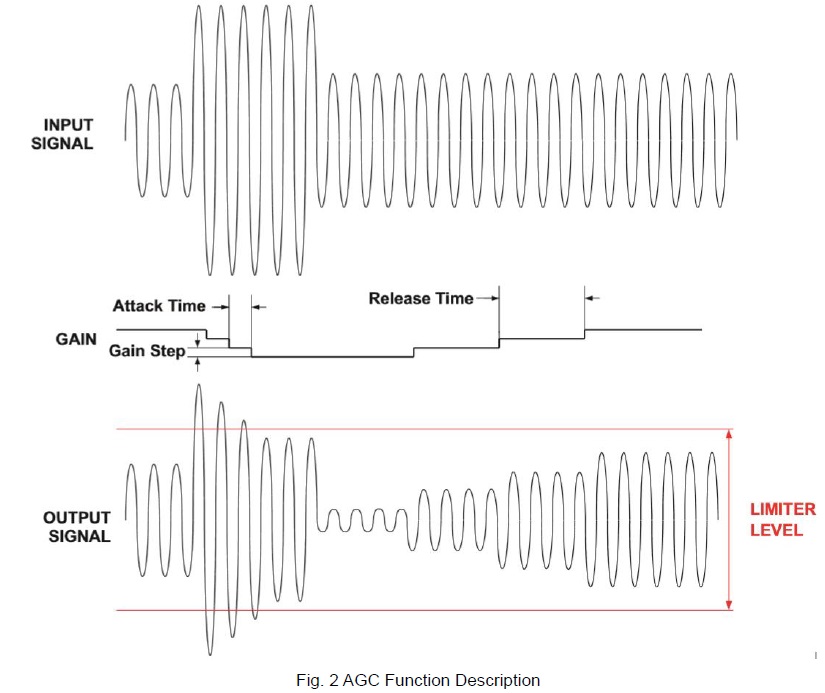

若自動增益控制功能（AGC）開啟，當功放輸出最大擺幅大于限幅值，功放增益將以啟動時間tA的速率自動降低，使功放輸出最大擺幅限制在限幅值。隨后，如果過功放輸出最大擺幅小于限幅值，功放增益將以釋放時間tR的速率自動增加。增加或減小的每步增益為0.5dB。該過程示意圖如下�？梢钥吹降氖�，該功能在限制輸出功率的同時并不會使音樂削頂破音，即保護輸出喇叭的同時可有效防止因音頻輸入幅度過大或者電源電壓降低造成的破音。
3 限幅功能（ PLIMT）

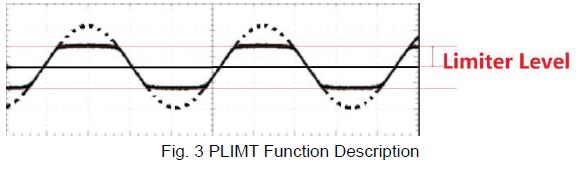

如上表 1，當 LIM引腳接地時，引腳接地時， HT317進入限幅功能。當放輸出最大擺增大達到限幅值， 此時若輸出功率繼續增大，功放增益并不會減小，但輸出最大擺幅 功放增益并不會減小，但輸出最大擺幅仍會被限制在幅值，如下圖所示。這就類似于設 仍會被限制在幅值。這就類似于設 定了一個小于 PVDD的虛擬電源壓軌（即限幅值），輸出最大擺永遠不會超過該值。
