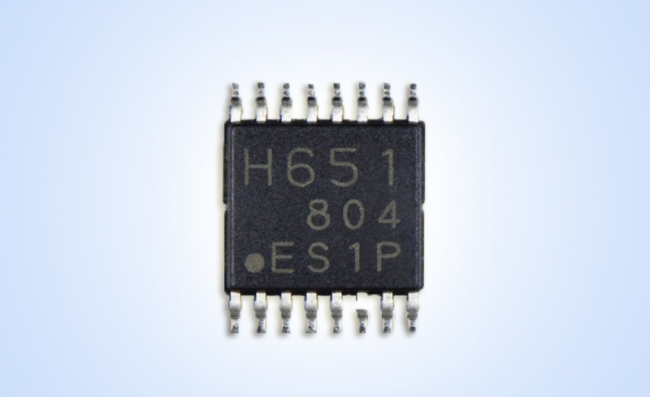

TC78H651FNG 支持1.8V低電壓和1.6A大電流驅動的H橋驅動器IC

文章來源：永阜康科技更新時間：2018/5/28 11:37:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

-利用兩節干電池實現電機控制

5月24日——東芝電子元件及存儲裝置株式會社今日宣布面向有刷直流電機和步進電機推出雙H橋1驅動器IC “TC78H651FNG”，其可提供移動設備、家庭電子產品和USB驅動器等干電池供電的低壓設備所需的低電壓(1.8V)和大電流(1.6A)[2]。樣品發貨即日啟動。

近年來，隨著物聯網技術的不斷進步和無線技術的日益廣泛應用，人們對可通過智能手機和其他工具進行遠程操作的應用的需求正日益增加，因此電池供電型電機控制也日漸受到重視。

這一趨勢推動了人們對支持1.8V低電壓（0.9V × 2塊電池，盡管初始電壓為1.5V、1.2V等，通過放電將其電壓降低至0.9V）驅動設備的驅動器IC的需求。

截至目前，主流設備依然為采用雙極型晶體管的可在低電壓下穩定運行的H橋驅動器IC。然而，由于電機輸入電壓降低，該方案存在一系列問題，包括會縮短電池壽命并導致IC電流損耗增加的大電流消耗問題，以及電機轉矩不足問題。

東芝新型雙H橋驅動器IC采用東芝面向低電壓驅動的DMOS專門工藝，不僅保證了低電壓運行的穩定性，而且延長了電池壽命。此外，該產品還通過低導通電阻[3]減少IC損失來提高電機轉矩。該新產品適用于由電壓相對較低的電池（1.8V至6.0V）驅動的電機應用。

主要特性
(1)		低電流消耗延長電池壽命。
		（在工作模式下，VM = 3.0V且Ta = 25°C，ICC = 0.6 mA（典型值）；待機模式下，VM = 3.0V且Ta = 25°C，ICC = 0 µA（典型值）
(2)		低導通電阻降低電機驅動器中的電壓降所產生的IC損耗并增加電機輸入電壓，有助于提高電機轉矩。
		（Ron = 0.25Ω（典型值）（當VM = 5V 且Ta=25°C時，高側和低側之和）
(3)		面向過流保護、過熱保護、欠壓鎖定的錯誤檢測功能有助于提高設備安全性。

應用場合
		由電壓相對較低的電池 (1.8V-6.0V) 驅動的電機應用、采用3.7V鋰離子電池的移動設備（攝像頭和緊湊型打印機）、家用產品（燃氣灶具、智能電表、電子鎖等）、采用兩節1.5V干電池的玩具和采用5V USB電源的設備。


主要規格
產品名稱		TC78H651FNG
電源電壓（工作范圍）		1.8V至6.0V
輸出電流（絕對最大定額值）		1.6A
H橋通道數		2通道
驅動電機		有刷直流電機（可驅動2臺電機。）雙極步進電機
輸出導通電阻（高側和低側之和）		VM = 5.0V且Ta = 25°C時，0.25Ω （典型值）
檢測功能		過電流檢測，過熱保護和欠壓鎖定
封裝		TSSOP16（尺寸：5.0 mm x 6.4 mm，腳距：0.65 mm）
其他功能：		內置待機功能：功耗為0μA（典型值）內置穿透控制功能支持正轉/反轉/停轉模式
批量生產		2018年6月

注：
[1] 用于控制有刷直流電機和步進電機的正轉和反轉。晶體管和負載為H型結構。
[2] 實際電機電流受工作條件限制，如環境溫度和電源電壓。
[3] 電流流動時的電阻分量。較低電阻值在電機驅動器中實現較低損耗并抑制發熱。
