| LT3762 60VOUT、同步升壓型 LED 控制器 |
|
|
| 文章來源：永阜康科技 更新時間：2018/6/30 9:37:00 |
在線咨詢： |
| |

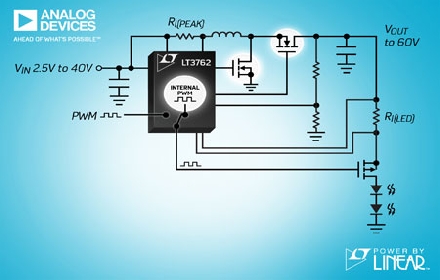

Analog Devices Inc. (ADI)宣布推出 Power by Linear™LT3762，這是一款 60V 輸出、高效率、同步、升壓型 LED 驅動器控制器，具有一個可編程內部 LED PWM 信號發生器和擴展頻譜頻率調制功能，可實現低 EMI 噪聲。通用的 LT3762 內置一個軌到軌電流檢測放大器，其在同步升壓之外還實現了高壓側或低壓側電流檢測功能，有利于同步降壓模式和降壓-升壓模式拓撲以及非同步 SEPIC 設計。
LT3762 的 2.5V 至 38.5V 輸入電壓范圍和同步運行非常適合汽車電源系統、便攜式儀器、工業應用、醫療儀器和建筑照明。一個輔助片內降壓-升壓型轉換器提供了低電壓系統中必需的柵極驅動電壓，而且當與最大值為500µA的低靜態電流和 1µA 關斷電流 (TA = 25℃) 結合時，可在寬輸入電壓和輸出電流范圍內實現高效率。
在 EMI 敏感的系統中，可啟用 LT3762 的可選擴展頻譜頻率調制功能，以降低實際的開關頻率噪聲。將一個片內 PWM 信號發生器同步至內部振蕩器，以實現最低噪聲性能。內部 PWM 發生提供 250:1 調光比；另外，也可采用外部 3000:1 調光或模擬調光。
恒流和恒壓器件 LT3762 的其他特點包括具逐周期電流限制功能的電流模式操作、100kHz 至 1MHz 的可調開關頻率、可編程欠壓閉鎖、具故障狀態指示器的開路 LED 和短路保護、LED 過流保護和熱關斷功能。
LT3762 采用耐熱性能增強型 28 引腳 TSSOP 封裝和 4mm x 5mm QFN 封裝。可提供三種溫度級版本，擴展和工業溫度級版本的工作范圍為–40℃至 125℃(結點)，高溫級版本的工作范圍則為–40℃至 150℃。
特性概要：LT3762
同步控制器用于實現最高效率
500µA 最大靜態電流和 1µA 關斷電流 (TA = 25℃)
用于實現低 EMI 的可選擴展頻譜頻率調制功能
內部 250:1 PWM 信號發生器
報價與供貨
|
產品
|
按生產量供貨
|
千片批量的
起始價
|
封裝
|
|
LT3762
|
現已供貨
|
每片 2.71 美元
|
28 引腳 4mm x 5mm 裸露焊盤
TSSOP 和 QFN
|
|
| |
|
|
|
|
|
| |
| |
| |
 |
