導讀： AD8137是ADI公司推出的軌對軌輸出低成本全差分高速放大器，它具有低噪聲、低失真和寬動態范圍，可用于驅動12位ADC，非常適用于要求低成本和低功耗的系統

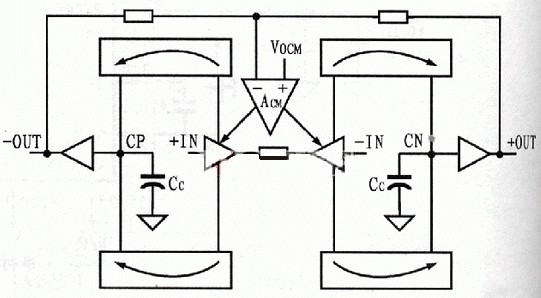

　　在共模反饋環中，共模反饋放大器ACM用來對輸出共模電壓進行采樣，然后通過負反饋迫使輸出的共模電壓等于VOCM引腳輸入的電壓。也就是說，在反饋環的作用下，輸出共模電壓向Vocm處的輸入電壓變化。通常情況下，內部偏置發生器設定Vocm的值約為電源電壓的一半，因此，在Vocm輸入浮置時，輸出共模電壓約為電源電壓的一半。由于內部偏置發生器的源阻抗比較大，因此，如有輸出阻抗相對較小的外部電源電壓，那么，它將代替Vocm輸入到AD8137上。

　　AD8137的應用

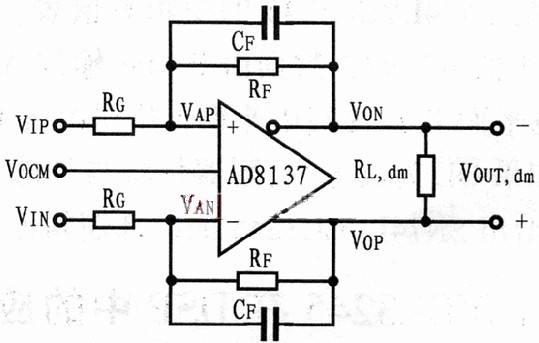

　　圖3是AD8137的一個典型連接電路，該電路采用外部RF/RG匹配網絡。其差分輸入端VAP和VAN作為求和點，加到VOCM端的外部參考電壓可決定輸出共模電壓。同時，兩個輸出端以平衡方式輸出的VOP和VON與其輸入信號相對應。

圖 3

　　應當說明的是，在一些單端-差分轉換的應用中，如果采用單電源電壓供電，設計時必須注意放大器輸入端上共模電壓VACM的動態范圍。
