| ADE9153A 在單相電能計量應用中可自動校準的電能計量IC |
|
|
| 文章來源：永阜康科技 更新時間：2018/7/25 9:22:00 |
在線咨詢： |
| |

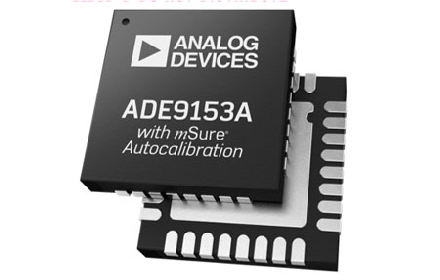

Analog Devices, Inc. (ADI)今日宣布推出一款在單相電能計量應用中可自動校準的電能計量IC。這款新型 ADE9153A 采用 mSure® 技術，可自動校準計量系統，顯著降低校準所需的時間、人力和設備成本。ADE9153A 是目前市面上唯一一款具有自動校準功能的電能計量IC，使得智能照明、數據中心、電動汽車充電以及工業應用的設計人員能夠在其產品中輕松集成計費級的精確電能計量功能。傳統的電能計量IC進行校準需使用昂貴的外部基準電壓源和電流源，而 ADE9153A 采用了 mSure 技術，基于計量系統電能計量信號路徑的直接測量來校準系統。如果產品的工程設計中使用了 ADE9153A，則可在生產過程中自動校準，無需在生產車間構建、維護和部署精密的校準架。
ADE9153A支持有功電能標準，包括 IEC 62053-21、IEC 62053-22、EN50470-3、 OIML R46 和 ANSI C12.20。同時也支持無功電能標準 IEC 62053-23和 IEC 62053-24。ADE9153A 具有電能質量測量功能，比如過零檢測、線路周期計算、角度測量、突降和突升、峰值和過流檢測以及功率因數測量。
ADE9153A產品聚焦：
基于計量信號路徑的直接測量實現快速自動校準
無需外部基準電流和電壓源
支持0.5級和1級電能計量精度
3個SNR為88 dB的高性能ADC，以及一個高增益電流通道
高級計量特性：Watt、VAR、VA、Zx、突降、突升、峰值、過流等
報價與供貨
|
產品
|
全面量產
|
起始單價
（千片訂量）
|
封裝
|
|
ADE9153A
|
現已供貨
|
$2.97
|
32ld LFCSP (5x5x0.75mm)
|
|
ADE9153EVK
評估板
|
現已供貨
|
$110.00
|
61.214 x 110.471 mm
|
|
| |
|
|
|
|
|
| |
| |
| |
 |
