DRV8847 2A雙路H橋電機驅動器

文章來源：永阜康科技更新時間：2018/8/7 15:01:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

描述

DRV8847 器件是一款適用于工業應用、家用電器、ePOS打印機以及其他機電產品的雙H橋電機驅動器。本器件可用于驅動兩個直流電機、一個雙極步進電機或繼電器等其他負載。借助簡單的PWM接口，可與控制器輕松連接。DRV8847器件由單一電源供電，支持2.7V至18V的寬輸入電源范圍。

驅動器的輸出級由配置為兩個全H橋的N溝道功率MOSFET構成，用于驅動電機繞組或四個獨立半橋（位于獨立橋接式接口）。固定關斷時間控制電橋中的峰值電流，該電流能夠驅動一個1A的負載（并行模式下 25°C T_A 時，在散熱適當的條件下，可驅動 2A 的負載）。

提供了低功耗睡眠模式，以通過關斷大量內部電路實現較低的靜態電流消耗。此外，附帶的扭矩標量能夠通過數字輸入引腳動態調節輸出電流。該特性可降低控制器所需電流，實現更低功耗。

還提供了各種內部保護功能，如欠壓鎖定、每個 FET 的過流保護、短路保護、開路負載檢測和過熱保護等。故障狀態通過 nFAULT 引腳指示。I²C 器件版本 (DRV8847S) 提供詳細診斷。

特性

雙路 H 橋電機驅動器
- 一個或兩個刷式直流電機
- 一個雙極步進電機
- 電磁閥負載
2.7V 至 18V 工作電壓范圍
每個 H 橋均提供高輸出電流
- T_A = 25°C 時，驅動器電流為 1A RMS
- 并行模式下 T_A = 25°C 時，驅動器電流為 2A RMS
低導通狀態電阻
- T_A = 25°C 時，1000mΩ R_DS(ON) (HS + LS)
簡單控制接口選項
- 4 引腳接口
- 2 引腳接口
- 并聯橋接式接口
- 獨立橋接式接口
采用 20µs 固定關斷時間進行電流調節
用于將輸出電流調節至 50% 的扭矩標量
支持 1.8V、3.3V 和 5V 邏輯輸入
低功耗睡眠模式
- 3µA 睡眠模式電源電流
提供 I²C 器件版本 (DRV8847S)
- I²C 寄存器上顯示詳細診斷
- 多從運行支持
- 支持標準模式和快速 I²C 模式
小型封裝和尺寸
- 16 引腳 TSSOP（無散熱墊）
- 16 引腳 HTSSOP PowerPAD™封裝
- 16 引腳 WQFN 散熱封裝
內置保護特性
- VM 欠壓閉鎖 (UVLO)
- 過流保護 (OCP)
- 開路負載檢測 (OLD)
- 熱關斷 (TSD)
- 故障條件指示引腳 (nFAULT)

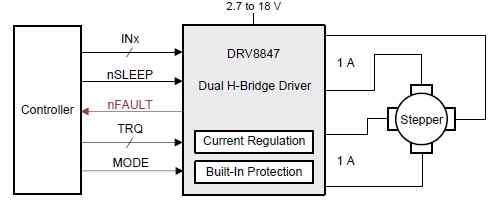

功能方框圖
