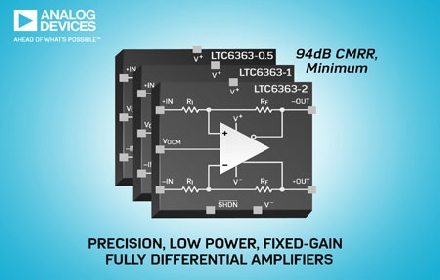

Analog Devices, Inc.(ADI)宣布推出LTC6363-0.5、LTC6363-1和LTC6363-2精準、固定增益、全差分放大器，這是備受認可的 LTC6363 放大器之超精準固定增益版本系列。新產品可提供 0.5、1 和 2V/V 的固定增益，能夠靈活將輸入調節至 ADC 滿量程。

集成在 LTC6363-0.5、LTC6363-1 和 LTC6363-2 中的精準電阻器在設計時考慮了整體系統性能，實現了噪聲和線性度之間的平衡，并運用經激光調整的工廠校準實現了高精準度，這個精度不僅分立器件方案難以達到，而且實現成本高昂。初始增益準確度為 45ppm (最大值)，在整個溫度范圍內的最大變化幅度僅為 0.5ppm/^oC。通常受限于分立電阻器匹配的共模抑制比達到了出色的 94dB (最小值)，相當于 0.002% 的電阻器匹配度。

“驅動高性能 SAR ADC 時，面臨的其中一個挑戰是要找一個功耗水平相似的合適驅動器，同時保持 ADC 的噪聲和線性性能。LTC6363 系列在這方面非常出色。例如，LTC2378-20 20 位 SAR ADC 在 1Msps 時的功耗為 21mW。”ADI線性產品和解決方案設計經理MaziarTavakoli表示，“LTC6363 系列的噪聲和線性度對 ADC 性能的影響可以忽略不計，而功耗僅為 19mW，與 ADC 的功耗水平不相上下。現在，通過 LTC6363-0.5、LTC6363-1 和 LTC6363-2，您可以獲得與此相同的 ADC 驅動性能，以及由精準集成化電阻器提供的新增精準度，這些器件均采用相同的緊湊型 MSOP8 封裝。”

LTC6363 整個系列的器件均采用 2.8V (±1.4V) 至 11V (±5.5V) 的電源電壓工作，并吸收 1.75mA 的典型電源電流。這些器件規格的工作溫度范圍為 –40 ℃ 至 125℃。LTC6363 固定增益系列采用 3mm x 5mm 塑料 MSOP8 封裝，而 LTC6363 (不帶電阻器) 還提供小型 2mm x 3mm DFN 封裝。
特性概要：LTC6363 系列：

用戶可設定的增益或 0.5V/V、1V/V 或 2V/V 的固定增益
2.9nV/√Hz 輸入?yún)⒖荚肼?br> 可驅動 20 位 SAR 和 Σ-ΔADC
2mA 最大電源電流
45ppm 最大增益誤差
0.5ppm/℃ 最大增益誤差漂移
94dB 最小 CMRR
100μV 最大失調電壓
50nA 最大輸入失調電流
快速建立時間： 18 位為720ns，8V_P-P輸出
2.8V (±1.4V) 至 11V (±5.5V) 電源電壓范圍
差分軌到軌輸出
輸入共模范圍包括地
低失真：118dB SFDR (在2kHz，18V_P-P)
500MHz 增益帶寬乘積
35MHz –3dB 帶寬
低功耗關斷模式：20μA (V_S = 3V)
8 引腳 MSOP 和 2mm x 3mm 8 引腳 DFN 封裝
