| 隨著藍牙音箱功能和性能的快速提升，消費者對產品輕薄化以及功率的要求也越來越高，在室外應用場景下，單節鋰電池方案已經越來越難滿足設計需求了，對于音箱的設計者來說，兩節鋰電池串聯設計已是更優的選擇。兩節鋰電串聯可以為音箱系統提供更高的供電電壓，從而提高功放的輸出功率。對比單節電池升壓至12V，可以降低對充電電流的要求，同等負載下也降低了電池放電電流，對于電池壽命影響更小。
兩節單節電池在常規系統應用下，放電截止電壓一般不低于5.6V，再考慮到大電流時電池內阻的影響，截止電壓甚至要求在6.4V以上。兩節鋰電串聯供電常規應用，4歐負載只能提供7W左右（失真10%）的功率輸出，遠不能滿足音頻愛好者在戶外的應用要求。
深圳市永阜康科技有限公司現在力推專門為兩節鋰電池串聯供電的情況下設計的音頻放大器-CS8316C。CS8316C突破了兩節鋰電池供電的局限性,為終端產品提供了更為極致的功率輸出,使得終端產品的功率輸出可以媲美12V鉛酸電池供電音頻系統的輸出功率，自帶的AB/D類切換完美解決FM收音干擾。
概要
CS8316C是一款固定24倍增益,帶防破音,AB/D切換,功率限制,內置BOOST升壓模塊并且升壓模塊具備自適應升壓功能的R類單聲道音頻功率放大器。CS8316C可以驅動低至3Ω的負載,最大輸出25W的恒定功率.AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,CS8361C是專門為兩節鋰電池串聯供電的情況下設計的音頻放大器。CS8316C突破了鋰電池供電的局限性,為終端產品提供了更為極致的功率輸出,使得終端產品的功率輸出可以媲美12V鉛酸電池供電音頻系統的輸出功率. CS8316C的全 差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS8316C采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS8316C內置了過流保護,短路保護和過熱保護,有效的保 護芯片在異常的工作條件下不被損壞。CS8316C提供了纖小的的TSSOP24-PP封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
內置BOOST模塊R類結構,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN = 7.4V
RL = 4 Ω+22uH 21W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 7.4V
RL = 3 Ω+22uH 25W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：5V到9V
自適應升壓功能
內置4種防破音模式
內置POWER-LIMIT(功率限制功能)
無需濾波的Class-D結構
最高82%的效率
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (10mA)
低關斷電流 (50µA)
過流保護，短路保護和過熱保護
符合Rohs標準的無鉛封裝

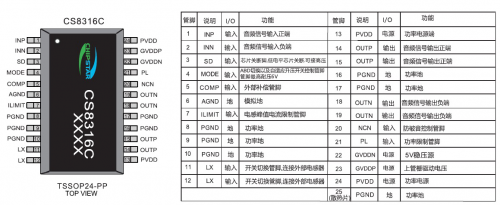

引腳排列及定義

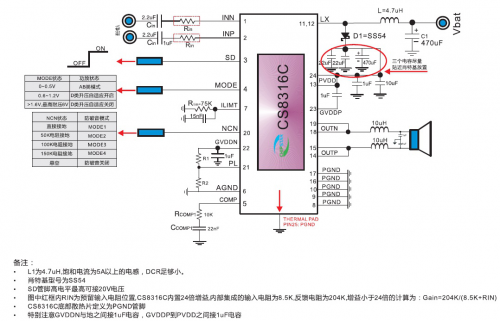

典型應用圖
CS8316+CS5082組成5V USB輸入、雙節鋰電池串聯應用、升壓充電實現25W恒定功率輸出完整解決方案，典型原理圖如下：
CS5082+CS8316 DEMO板PCB頂層設計圖

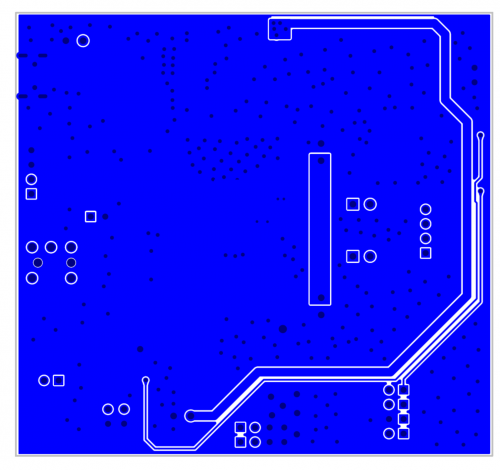

CS5082+CS8316 DEMO板PCB底層設計圖

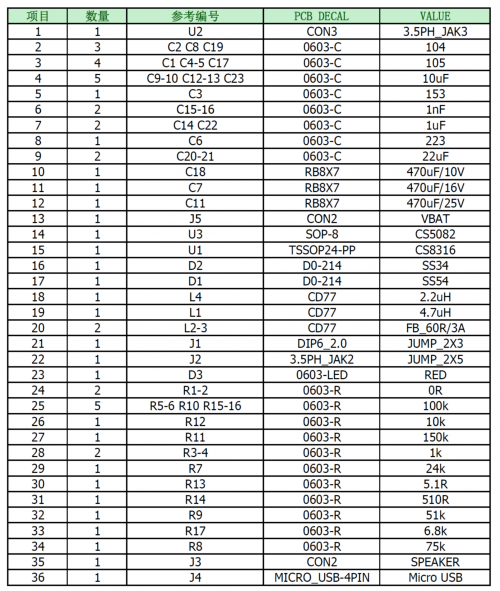

DEMO板物料清單

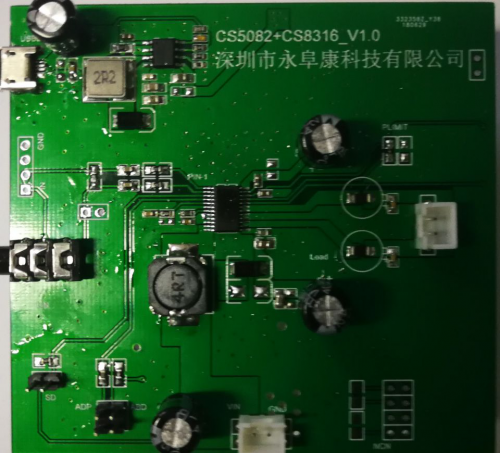

DEMO實物圖

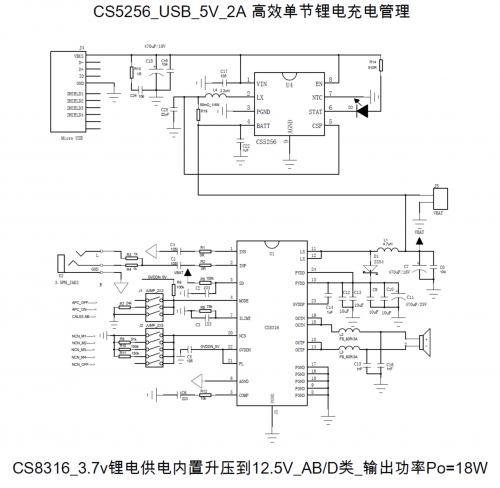

另外,CS8316也支持3.7V單節鋰電池輸入,升壓到12.5V,實現18W恒定功率輸出。搭配CS5256同步DC-DC降壓高效2A電流充電管理完整解決方案，典型原理圖如下：
|
