概述
HT8320是一款D類雙通道音頻功率放大器，在VBAT=4.2V、THD+N=10%，4Ω負載條件下能連續輸出2*4.5W功率。該D類功放的電源電壓由內置的自適應雙電荷泵升壓模塊提供。該升壓模塊在低功率時不升壓，可有效提升電池的播放時間。
HT8320的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。其具有4種不同的ACF模式，可針對不同應用場合。同時芯片還具ACF-Off 模式。
HT8320具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式（此時電荷泵升壓功能關閉）。HT8320內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8320內部固定28dB增益，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
・4種防削頂失真功能(Anti-Clipping Function, ACF)
・自適應電荷泵升壓功能
・內部固定28dB增益
・輸出功率
2*4.5W (VBAT=4.2V, RL=4Ω, THD+N=10%)
2*3.5W (VBAT=3.7V, RL=4Ω, THD+N=10%)
2*2.7W (VBAT=3.3V, RL=4Ω, THD+N=10%)
・效率
81% (VBAT=3.7V, RL=4Ω, 0.4W)
73% (VBAT=3.7V, RL=4Ω, 1W)
・電源
-升壓輸入VBAT：2.7V至5.5V
-升壓輸出CPOUT：6.4V
・靜態工作電流：7mA
・關斷電流：<1uA
・AB/D類可切換
・免濾波器數字調制，直接驅動揚聲器
・保護功能:過流/過熱/欠壓異常保護功能
・無鉛封裝， TSSOP24-PP
應用
・智能音響 ・無線音響
・便攜式音頻設備 ・智能手機

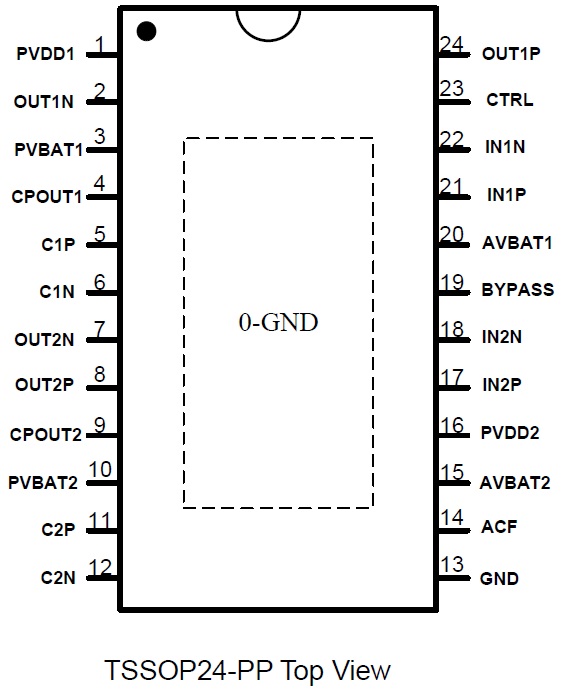

管腳排列

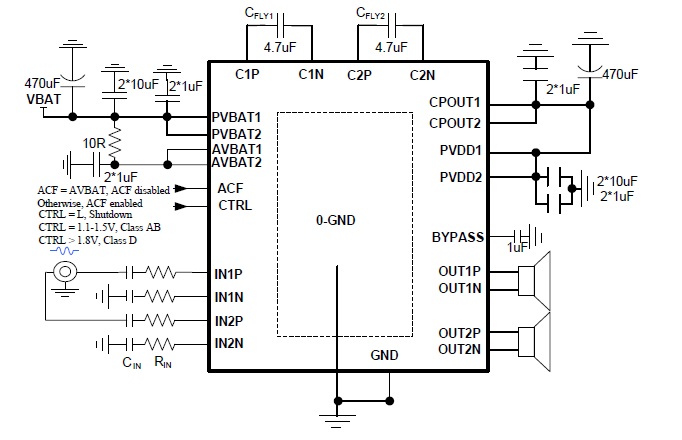

典型應用圖
