“如何定義一款好的電機驅動產品？”意法半導體(ST)亞太區智能電源、IPAD、保護器件產品部市場應用總監David Lucchetti說這個問題似乎很難給出一個標準的答案，因為不同的客戶有著不同的需求。
“有的客戶對電壓很看重，比如電壓要低至1.5V；有的對體積或散熱比較看重；有的重視精度，例如在醫療注射泵中廣泛使用的256微步步進電機，速度不一定要快，但位置必須精準；有的重視性價比……形形色色，五花八門。但總體來說，電機驅動芯片的集成度會越來越高、體積越來越小、成本越來越低，這一點是毋庸置疑的。”他說。

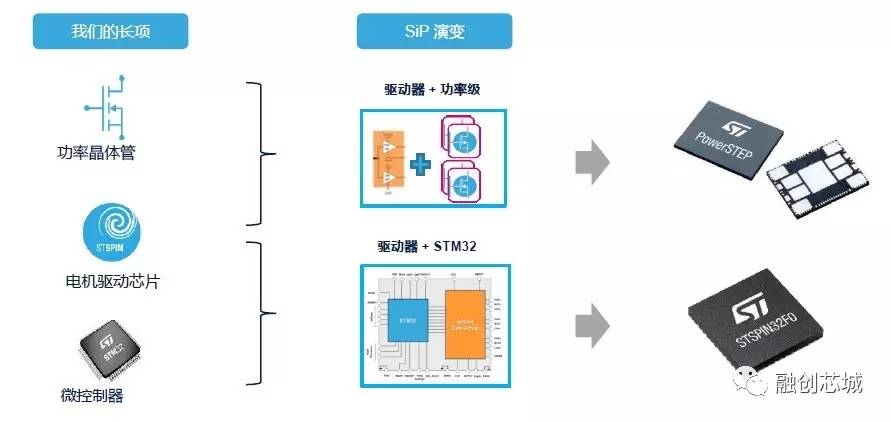

系統級封裝演變
“STSPIN”是ST集成電機驅動器產品的品牌，目前有超過125種直流有刷電機、直流無刷電機和步進電機的產品型號，除內嵌32位ARM Cortex-M0 內核的STM32F0 MCU，電壓范圍覆蓋1.8V到80V，封裝規格從超微型QFN到功率封裝均可選擇等突出特性外，集成數字核的可編程步進電機驅動芯片也使其精度達到了1/256微步。
按照David Lucchetti的說法，正是在電機驅動領域有超過30年產品開發經驗的ST，發明了業界第一顆將驅動器和MOSFET集中在一起的馬達驅動芯片。此后，根據應用領域的不同，ST逐漸將電機驅動產品分為兩類：一類是將預驅動芯片和功率芯片封裝在一起的POWERSTEP系列，另一類則是將MCU和預驅動集成在一起的STSPIN32F0系列。
系統及封裝演變
他特別提到了ST自有的BCD技術。簡單而言，這是一種單芯片功率集成電路技術，結合了雙極型(Bi-Polar)、CMOS和DMOS的單片IC制造工藝。相對于傳統的雙極型功率工藝，在單芯片上同時集成了模擬、數字和功率器件的BCD技術采用了多層金屬結構，使功率器件的導通電阻大幅度降低，從而提高了電流的密度和效率，同時增加了CMOS電路的集成度，更易于向小尺寸發展。
“坦率的說，ST電機驅動產品能實現的功能很多競爭對手也能實現，性能參數看起來似乎也都大同小異，那我們說服用戶采用ST產品的底氣來自哪里？”David Lucchetti將其歸結為從晶圓設計、封裝設計、開發環境到配套生態系統的“一條龍”設計服務體系。“ST所有集成的產品都是自己的，預驅動芯片、MOSFET、MCU、開發環境、封裝測試等等，可以確保產品的最佳性價比。很多對手MCU產品的知名度既沒有STM32高，IP和封裝也嚴重依賴第三方，這是一個很大的問題。”
STSPIN220步進電機驅動器、STSPIN230三相無刷電機驅動器、STSPIN240 1.3A有刷直流電機驅動器，連同最新發布的STSPIN250 2.6A微型有刷直流電機驅動器，是ST面向便攜和電池供電設備推出的四款單片低壓驅動器。3mm x 3mm QFN封裝、1.8V工作電壓、80nA待機電流、1.3Arms驅動電流等特性，使該系列在機器人定位系統、打印機電機、攝像頭自動對焦機構、牙刷電機或注射泵等應用中得到了廣泛采用。
而采用7mm x 7mm QFN微型封裝的STSPIN32F0電機控制系統級封裝，則將應用目標瞄準智能制造設備、電動工具和散熱風扇、新興的高端科技產品(無人機、機器人)，以及內置高能效電機的家電(高性能便攜吸塵器或空氣凈化器)等領域。在ST看來，上述應用需要電機驅動產品“兼具基于微控制器的電機驅動器的處理性能和靈活性，以及單顆芯片的易用性和空間利用率”。

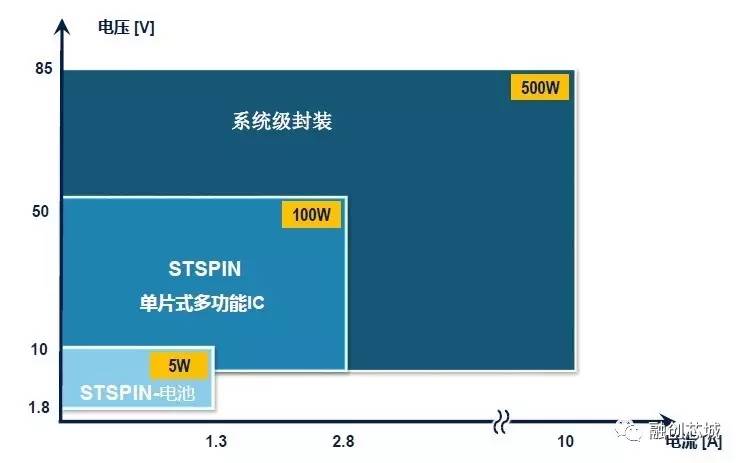

STSPIN系列定位
與其說做產品，不如說做生態
不過，ST只為自己的“驅動器+STM32”系列選擇了ARM Cortex-M0內核，M3、M4內核產品卻暫未考慮。David Lucchetti對此解釋說，ST當前重點關注的市場應該還用不到M3/M4這樣高性能的內核，但考慮到電動工具、真空吸塵器這樣傳統的、依靠走量的市場也需要升級換代，所以ST用32位M0 MCU取代了以往的STM8 MCU產品，算法也從之前簡單傳感器的方波共振上升到MCU控制，這是一種性價比很高的做法。從市場的反饋來看，用戶接受度很高。當然，如果客戶有高端需求，采用M4產品對ST來說也并非難事。
他同時也否認了將“驅動器、功率器件和MCU集成在一起”的想法。因為從市場角度來看，集成MOSFET后功率選擇將不夠靈活，應用領域會受限；從技術角度來看，驅動器和MCU屬于邏輯電路，而MOSFET是功率電路，把邏輯和功率部分進行融合時，需要在設計難度和設計成本之間進行權衡。
相對于電機控制驅動產品硬件本身，缺乏對電機控制算法或是電機控制系統級知識的了解，被很多工程師視作在該領域遇到的最大挑戰。David Lucchetti也對此表示認同，他說ST意識到了這一點，并從兩方面做了充足的準備：從產品設計本身來看，ST既有只內置了最基本電路的產品，也有集成了算法的高集成產品，用戶完全可以基于自己的設計能力進行選用；

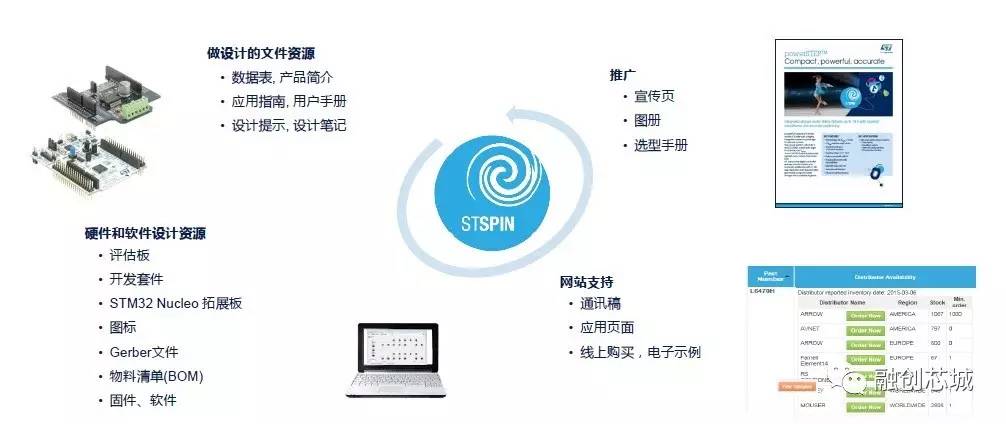

從產品生態系統來看，當用戶需要搭一個系統時，如果完全從零開始做系統設計、硬件設計和軟件設計會比較困難。ST推出了不同的評估板，如X-Nucleo評估板，如果客戶熟悉STM，可以模擬一個系統，只要選對應產品的拓展板，就可以像搭積木一樣模擬出一個系統，從而大幅降低原型機的開發成本。此外，ST還針對某些特定應用推出了完整的參考方案，客戶不但可以從ST網站上免費下載軟硬件資料，甚至可以直接使用參考板的原理圖，這對他們的設計幫助極大。
|
