DRV8840/AT8840 具有浪涌電流保護功能的5A刷式直流電機驅動器性能簡介及應用說明

文章來源：永阜康科技更新時間：2019/2/16 10:49:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

描述
AT8840為打印機和其它電機一體化應用提供一種單通道H橋集成電機驅動方案。AT8840有一路H橋驅動，最大輸出42V 3.5A（5A峰值），可驅動一路刷式直流電機。
AT8840的功率輸出模塊由N型功率MOSFET組成，叫作H橋驅動器。H橋包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可編程。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個錯誤輸出管腳。
AT8840提供一種帶有裸露焊盤的TSSOP-28封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。管腳功能兼容DRV8840，采用TSSOP-28封裝形式。

特點
●單通道H橋電流控制電機驅動器
●驅動一路刷式直流電機
●低RDS(ON)電阻
●5A峰值電流驅動輸出
●寬電壓供電，8V-42V
●2bits 電流控制，提供4個電流臺階
●PWM電流整流/限流
●內部3.3V參考電壓輸出
●過溫關斷電路
●短路保護
●欠壓鎖定保護

應用
 POS打印機
 舞臺燈光
 辦公自動化設備
 游戲機
 機器人

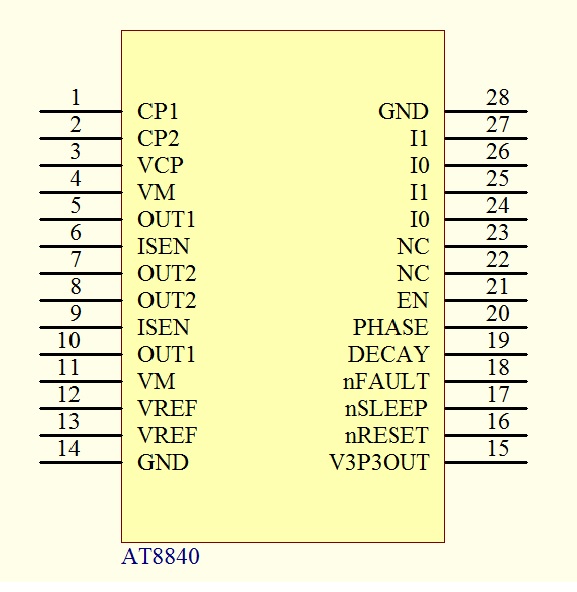

管腳定義

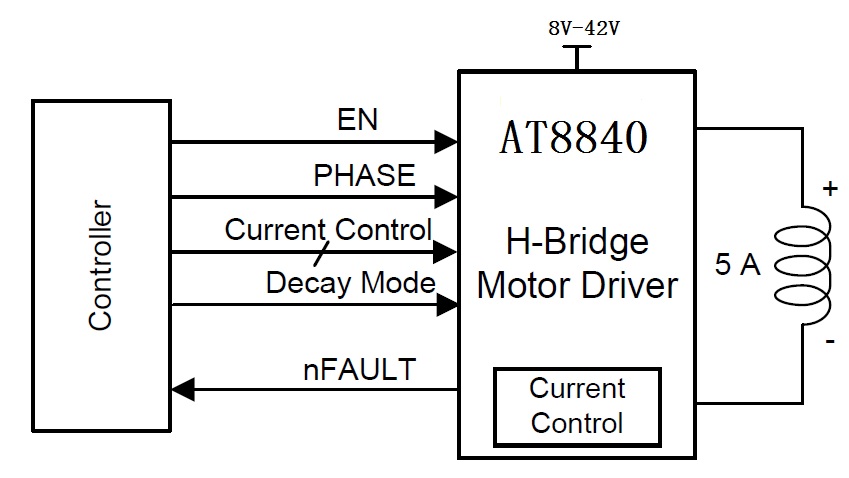

典型應用原理圖

產品資料及銷售聯絡信息請參看：http://www.wujiu5zhuce.cn/products_3812.htm

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
ATD5988	ATD5988是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入管腳MSx選擇。輸出驅動能力達到32V和±2A。 ATD5988包含一個工作在慢衰或混合衰減模式的固定衰減時間的電流調節器。	A5988	QFN-28	6.5V-32V	內置轉換器和過流保護的微特步進電機驅動芯片
AT8841	AT8841為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。AT8841有兩路H橋驅動，最大輸出42V 3A，可驅動兩路刷式直流電機，或者一路雙極步進電機，或者螺線管或者其它感性負載。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。	DRV8841	TSSOP-28	8V-42V	3A雙路刷式直流或單路雙極步進電機驅動器（PWM 控制器）
AT8840	AT8840為打印機和其它電機一體化應用提供一種單通道H橋集成電機驅動方案。AT8840有一路H橋驅動，最大輸出42V 3.5A（5A峰值），可驅動一路刷式直流電機。	DRV8840	TSOOP-28	8V-42V	具有浪涌電流保護功能的 5A 刷式直流電機驅動器（PH/EN 控制器）
AT8870	AT8870是一款刷式直流電機驅動器，適用于打印機、電器、工業設備以及其他小型機器	DRV8870/A4950	SOP-8	6.5V-38V	3.6A單通道刷式直流電機驅動IC
