從2010年SIG聯盟推出藍牙4.0起，低功耗藍牙BLE開始在物聯網中充當著不容忽視的角色。BLE的低功耗性能是其它無線設備無法比擬的，其運用在穿戴、娛樂等設備上非常廣泛。那么如何對藍牙產品進行射頻性能進行測試呢？這里就不得不提及藍牙核心規范中的DTM測試了。
一、相似的經歷
不知你是否有以下似曾相似的經歷，很多軟件工程師千辛萬苦終于把藍牙產品的軟件設計好了，卻被告知還要對產品進行射頻性能測試，這時候軟件工程師就會想這是硬件工程師該做的事，為什么最后我也要參與呢？然后就會發生下面這一幕，硬件工程師問軟件工程師要控制射頻的程序，軟件工程師卻毫無頭緒，干著急。
圖1
二、DTM介紹
其實上面的問題很簡單，當我們了解了DTM測試后，這種問題就會迎刃而解。DTM(Direct Test Mode)直接測試模式，是SIG聯盟在藍牙核心規范中制定的一種用于藍牙射頻性能測試的模式。也就是說DTM是藍牙規范的一部分，符合藍牙核心規范的芯片都能進行DTM測試。
DTM測試分為發射測試和接收測試，發射測試能夠獲得被測藍牙產品的發射功率、頻偏、頻率漂移等；接收測試則可以測試被測藍牙產品的接收靈敏度等。
三、DTM硬件

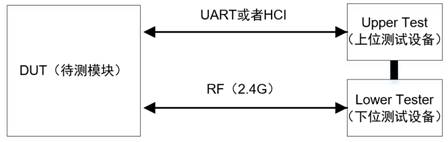

DTM測試的硬件接線如下圖，DUT可以理解為藍牙產品，Upper Test可以理解為電腦上的一個上位機應用，Lower Tester可以理解為插在電腦上一個標準射頻的藍牙模塊，這種方法簡單、方便。或者Upper Test和Lower Tester可以理解成一個帶藍牙射頻的功能強大的綜合測試儀，這種方法專業、可靠，但是儀器價格昂貴。
Upper Test通過發送符合DTM規范的命令，控制DUT發送或者接收一定系列和數量的數據包，同時控制Lower Tester接收或者發送一定系列和數量的數據包，從而得出天線射頻性能。
圖2
四、DTM軟件
既然說到了符合DTM規范的命令，那么待測模塊就要有相應解析命令的程序。DTM規范的命令格式有兩種（這里講的是命令格式，物理上的接線可能同為串口），一種是UART格式，一種是HCI格式，只要程序支持任意一種就能夠進行DTM測試。當然如果是使用電腦進行測試的話，就要有發送相應格式命令的上位機，而使用綜合測試儀，儀器一般可以選擇命令格式。
沒錯，這里講的相應解析命令的程序，就是一開始硬件工程師問軟件工程師要的程序。這個程序一般由原廠提供，配套在SDK包里，需要我們軟件工程師使用高超的技術從SDK包中找出來，然后華麗地復制粘貼給硬件工程師。當然，對于沒藍牙射頻經驗的硬件工程師可能即使有了程序也不知道怎么用，這時候我們熱心助人的軟件工程師就要把ZLG的公眾號推給他，大家一起學習，激情滿滿。
五、實際運用例子

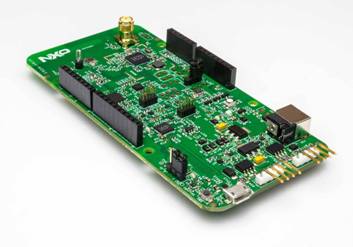

下面為大家舉一個例子，一顆車規級的低功耗藍牙芯片KW36使用DTM進行靈敏度測試的例子。
圖3
首先需要2塊KW36開發板，A板充當DUT設備、B板充當Lower Tester設備；
A和B板下載SDK包中的同一份HCI程序，都使用串口跟電腦連接；

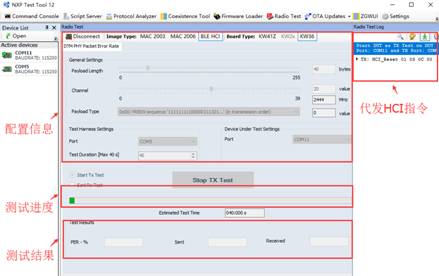

打開NXP提供的上位機工具Test Tool 12，選擇好com口、配置好測試信息，點擊開始測試，然后坐等測試結果即可。
圖4

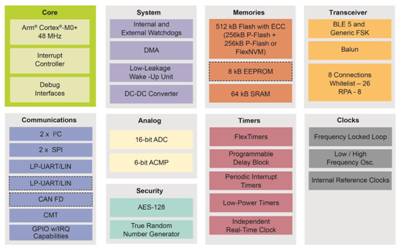

KW36是NXP的一款車規級低功耗藍牙Soc，由ZLG代理銷售。KW36其擁有CAN-FD和LIN外設，適合于各種車載物聯網應用，如圖5 其高配的外設和內存更為KW36添磚加瓦，使其在車載物聯網中如魚得水。
圖5
|
