單電源設計簡化了電壓電平轉換應用中的電路板布局
東芝電子元件及存儲裝置株式會社(“東芝”)宣布推出一批產品,共計有31款支持低工作電壓的單電源單門邏輯器件。全新的“7UL1G系列”適用于降壓轉換(降至0.9V),“7UL1T系列”適用于升壓轉換(升至1.8V-3.3V),便于用戶更輕松地[1]設計用于多電源系統器件上的數據通信控制的電壓電平轉換。批量生產和發貨即日啟動。
7UL1G系列支持降壓轉換至0.9V,7UL1T系列支持升壓轉換至1.8V-3.3V,實現對多電源系統的邏輯電平和電壓電平的簡化。
7UL1G系列器件可在0.9V-3.6V電源下運行,且其輸入端可耐受3.6V電壓。在使用0.9V電源時,單個器件可同時提供0.9V的降壓轉換與0.9V-3.6V輸入信號的邏輯電平轉換。
7UL1T系列器件可在2.3V-3.6V電源下運行,且其輸入電壓閾值可設置為電源電壓的50%或更低。在使用3.3V電源時,單個器件可同時提供3.3V的升壓轉換與1.8V-3.6V輸入信號的邏輯電平轉換。
東芝的現有產品需要使用雙電源(輸入側電源和輸出側電源)電平轉換器,為3.3V電壓以下的低壓系統實現升壓轉換。全新的7UL1T系列便于用戶使用單電源實現電壓電平轉換,且更簡便地設計電壓電平轉換電路,而無需擔心兩個電源間的上電時序或電壓限制(使用雙電源電平轉換器時存在的一種限制)問題。
除使用業界標準USV封裝外,7UL1T系列還提供fSV封裝[2](目前業界最小型引線型封裝)[3] ,有助于節省產品所占用的空間。
應用場合
• 使用多電源系統的設備的數據通信控制電路,例如智能手機、平板電腦、筆記本電腦、數字攝像頭、POS機和物聯網設備。
特點
|
• 為低壓系統提供單電源電壓電平轉換:
|
從3.6V輸入至0.9V輸出的降壓轉換[4](7UL1G 系列)
|
從1.65V輸入至3.6V輸出的升壓轉換[5](7UL1T 系列)
|
• 內置斷電保護功能[6]
|

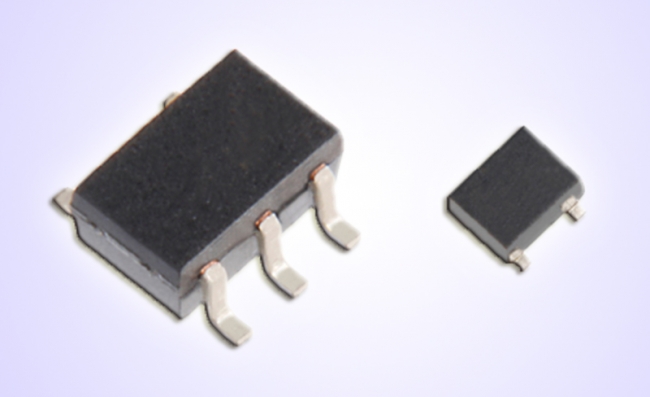

• 兩種封裝類型:
|
fSV封裝:業界最小引線型封裝
|
[封裝代碼:SOT953,1.0×1.0×0.48mm(典型值)]
|
通用USV封裝:[封裝代碼:SOT-353,2.0×2.1×0.9mm(典型值)]
|
|
主要規格
|
系列名稱
|
|
7UL1G系列
|
|
7UL1T系列
|
工作
范圍
|
|
電源電壓 VCC (V)
|
|
0.9-3.6
|
|
2.3-3.6
|
|
輸入電壓VIN (V)
|
|
0-3.6
|
|
輸出電流IOH, IOL (mA)
@VCC=3.0V
|
|
±8.0
|
|
工作溫度Topr (℃)
|
|
-40至85
|
電氣
特性
(@Ta=25 ℃)
|
|
高電平輸入電壓VIH最小值 (V)
@VCC=3.0-3.6V
|
|
2.0
|
|
1.2
|
|
低電平輸入電壓VIL最大值(V)
@VCC=3.0-3.6V
|
|
0.8
|
|
0.5
|
|
斷電泄漏電流IOFF最大值(μA)
|
|
1.0
|
|
靜態電源電流ICC最大值 (μA)
|
|
1.0
|
封裝
|
|
fSV
(SOT-953)
|
|
USV
(SOT-353)
|
|
USV
(SOT-353)
|
功能
與
產品型號
|
|
與非門
|
|
7UL1G00FS[7]
|
|
7UL1G00FU[7]
|
|
7UL1T00FU[7]
|
|
或非門
|
|
7UL1G02FS
|
|
7UL1G02FU
|
|
7UL1T02FU
|
|
反相器
|
|
7UL1G04FS
|
|
7UL1G04FU
|
|
7UL1T04FU[7]
|
|
與門
|
|
7UL1G08FS
|
|
7UL1G08FU
|
|
7UL1T08FU
|
|
施密特反相器
|
|
7UL1G14FS[7]
|
|
7UL1G14FU[7]
|
|
―
|
|
施密特緩沖器
|
|
7UL1G17FS
|
|
7UL1G17FU[7]
|
|
―
|
|
或門
|
|
7UL1G32FS
|
|
7UL1G32FU
|
|
7UL1T32FU
|
|
非反相器
|
|
7UL1G34FS
|
|
7UL1G34FU
|
|
7UL1T34FU[7]
|
|
異或門
|
|
7UL1G86FS[7]
|
|
7UL1G86FU
|
|
7UL1T86FU[7]
|
|
三態緩沖器(/G)
|
|
7UL1G125FS[7]
|
|
7UL1G125FU[7]
|
|
7UL1T125FU[7]
|
|
三態緩沖器(G)
|
|
7UL1G126FS
|
|
7UL1G126FU[7]
|
|
7UL1T126FU[7]
|
|
|
|
注:
[1] 與東芝現有產品比較。
[2] 僅針對7UL1G系列提供。
[3] 截至2019年2月28日。東芝調查。
[4] @VCC=0.9V
[5] @VCC=3.6V
[6] 斷電保護功能:即使在電源關閉期間其輸入/輸出端有殘留電壓(3.6V以內),此功能也能夠防止發生功能異;蚬收。
[7] 開發中(截至2019年1月)
