| BOOST電路設計是進行開關電源設計的基礎工作之一，而對于BOOST電路來說，肖特基二極管和電感是整個電路系統的關鍵所在，在系統穩定性方面具有重要作用。但肖特基二極管和電感在升壓電路中分別起到哪些作用，很多新人工程師卻并不了解。今天就讓我們來看一看它們在升壓BOOST電路中的作用有哪些吧。

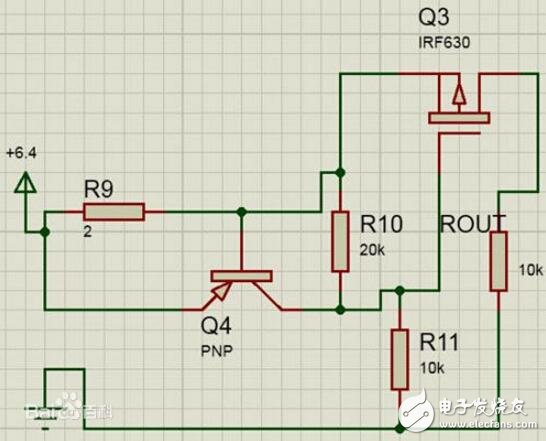

boost升壓電路
BOSST電路中電感起到的作用：
所謂電感，指的是電能與磁場能相互轉換的能量轉換器件; 在MOS開關管閉合的時間里，電感能夠把電能轉化成磁場能，并加以儲存，而MOS斷開之后，電感又能夠將儲存好的磁場能轉化成為電場能，并且能夠讓這個能量在與輸入電源電壓疊加之后，通過二極管以及電容的濾波，從而得到平滑的
直流電壓提供給負載，在這個過程中，電壓是輸入電源電壓和電感的磁場能轉換成電能的疊加之后才形成的，也正是因為這樣，輸出電壓才會高于輸入電壓，完成升壓過程。

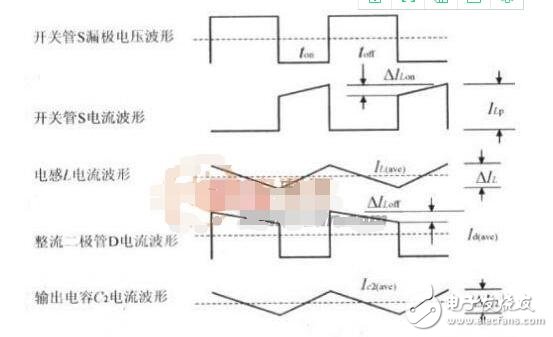

Boost升壓電路基本波形
BOSST電路中肖特基二極管起到的作用：
在BOOST電路當中，肖特基二極管所起到的作用是隔離，這種隔離作用是在MOS開關管閉合狀態下，肖特基二極管的正極電壓高于負極電壓，形成反偏截止的狀態，這樣一來，電感的儲能過程就不會影響輸出端電容供電給負載。由于MOS管斷開的時候，兩種疊加后的能量是通過二極供電給負載的，因此在二極管正向導通的時候，要求二極管的正向壓降盡可能的小，正向壓降越小，效果越好，也就能夠將更多的能量提供到負載端。
結語：
充分了解電感以及肖特基二極管在BOOST電路中的設置技巧，同時結合它們在電路運行過程中的獨特作用進行電路設計，對工程師的思維提升和設計性能的改進有很大的幫助。 |
