無需相位調節，在寬轉速范圍內實現高效率

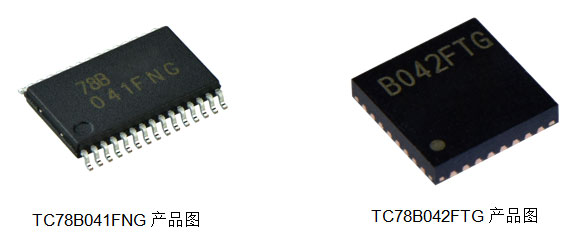

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出兩款三相無刷電機控制器IC，分別是采用SSOP30封裝的“TC78B041FNG”和采用VQFN32封裝的“TC78B042FTG”。兩款產品均采用東芝原創的自動相位調節功能InPAC[1]---該技術不僅可消除相位調節，還能在寬電機轉速范圍內實現高效率。這便于它們與各種不同電壓和電流容量的電機驅動器結合使用，而且也能與輸出階段的智能功率器件結合使用。兩款控制器適用于空調、空氣凈化器等家用電器以及工業設備，并于今天開始量產。
家用電器和工業設備制造商越來越多地采用變頻器來控制風扇電機，以滿足對提高能效并降低噪音的強勁需求。通常情況下，為了獲得高效率，需要為每個獨立的風扇電機調節電機電壓和電流的相位。從啟動時的近乎零轉速到每分鐘數千轉（rpm），要想在寬轉速范圍內實現高效率，需要使用大量元件用于相位調節。與此同時，還需要引入MCU控制系統，而它的開發需要耗費時間。
東芝原創的全新控制技術InPAC能自動調節霍爾信號和電機電流的相位。采用該技術的新產品能以媲美MCU控制系統的效率，在寬轉速范圍下驅動電機。InPAC既能保證風扇電機驅動的高效率，又能通過正弦波驅動降低噪音。
此外，由于相位調節能夠通過簡單的設置自動執行，因此可以節省以往用于軟件和MCU調整的開發時間，從而簡化應用。
主要特性：
（1）InPAC
無需相位調節，在寬轉速范圍下保證高效率。
簡單的霍爾信號和輸出電流相位調節，實現高效率驅動。
（2）低噪音低振動
使用正弦波驅動的系統電流波形平滑，可降低噪音。與使用矩形波驅動的系統相比，電機噪音和振動均有下降。
（3）小封裝
TC78B042FTG采用VQFN32（5mm×5mm×1mm）封裝，便于在有限空間內安裝。也提供常見的SSOP30封裝的TC78B041FNG。
應用：
空調、空氣凈化器等家用電器以及工業設備。
主要規格：
|
產品型號
|
TC78B041FNG
|
TC78B042FTG
|
|
|
封裝
|
SSOP30
（7.6mm×10.2mm×1.6mm）
|
VQFN32
（5mm×5mm×1mm）
|
|
|
電源電壓
（工作范圍）
|
6V至16.5V
|
|
驅動方法
|
正弦波驅動
|
|
特性
|
自動相位調節功能（InPAC）
|
|
支持霍爾元件輸入／霍爾IC輸入
|
|
正向旋轉／反向旋轉開關
|
|
電機鎖定檢測
|
|
旋轉脈沖信號的脈沖數可選
|
|
含5V穩壓器
VREF引腳
|
含5V穩壓器
VREF引腳／VREF2引腳
|
|
|
錯誤檢測正輸入（RES引腳）
|
錯誤檢測正輸入（RES引腳）
錯誤檢測負輸入（RESX引腳）
|
|
|
庫存查詢與
采購
|
TC78B041FNG在線購買
TC78B042FTG在線購買
|
注釋：
[1]InPAC：智能相位控制，東芝原創的自動相位調節功能
|
