HT71678是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT71678具有2.7V至12.2V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備12A開關電流能力，能夠提供最大13.8V的輸出電壓。
HT71678帶有音頻信號檢測功能，可根據信號幅度自適應調整升壓輸出值，以達到更高的系統整體效率。
1. 升壓配置

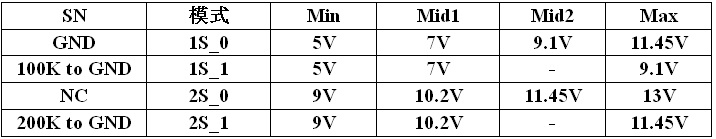

請根據供電方式以及需要的最高升壓，合理設置SN的狀態。詳見下表。1S_X模式最低默認升壓5V；2S_X模式最低默認升壓9V；分別對應適合單節鋰電和雙節鋰電供電應用。
2． 音頻輸入配置

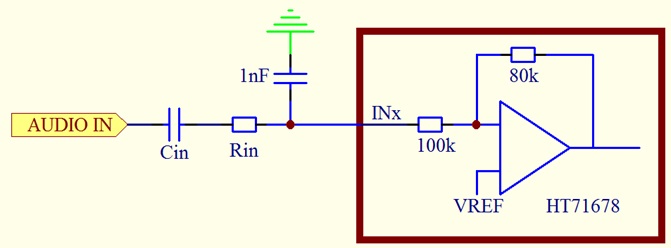

HT71678內置100k輸入電阻，80k反饋電阻，這樣芯片內部前級增益為0.8倍；外部輸入電阻Rin和內部100k組成系統的輸入電阻；這樣系統增益為80k/(Rin+100k)，單位為倍數。
Cin為音頻耦合電容，一般選擇1uF；輸入管腳上的1nF電容，消除DCDC自身的PWM紋波干擾。
當AUDIO IN Vin（peak）= VREF * 80k/(Rin+100k) 時，輸出電壓跳變。

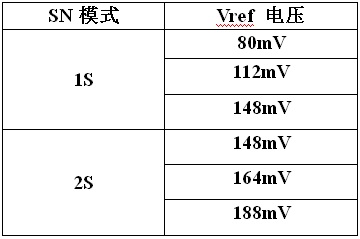

Vref電壓：
HT71678只能輸入單端音頻信號；若功放也為單端輸入，這樣功放左聲道音源對HT71678左輸入；右聲道亦是如此；
若功放為單聲道單端信號，不用的通道輸入，配置成同樣增益，輸入電容下地。
若功放為差分信號，只取一端信號進入HT71678輸入端；由于一端信號只有差分輸入信號的一半，此時要注意在單端輸入的基礎上，HT71678的增益得加倍。
輸入信號增益選取
確定功放增益；確定功放輸入方式，單端還是差分；匹配HT71678輸入增益；

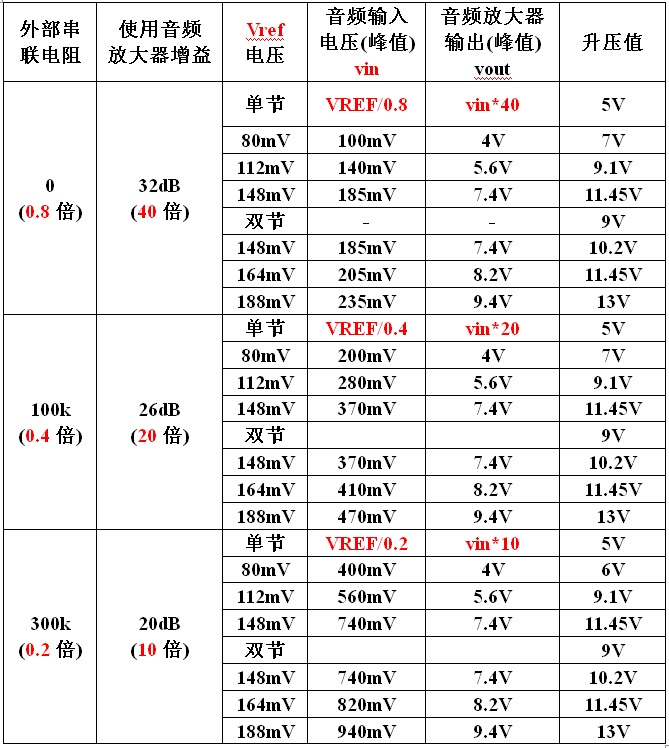

下表是針對單端音源輸入，一些建議配置；
假設功放為單端輸入，且增益為26dB(20倍)，這樣vin=4V/20=200mV,
接著HT71678增益Av=80mV/200mV=0.4倍，然后根據Av=80k/(Rin+100k)計算得到Rin=100k;考慮到HT71678 DCDC開關產生的底噪，一般會提早升壓，此時為了考慮效率，可以將Rin設為110k。
