| TI針對工業應用的電池管理解決方案 |
|
|
| 文章來源：永阜康科技 更新時間：2019/5/15 10:26:00 |
在線咨詢： |
| |

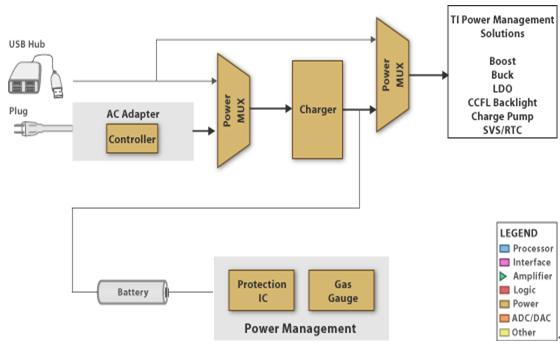

電池管理解決方案主要包含三個組成部分：
• 充電管理
充電管理 IC 集成了對可再充電電池進行安全充電所需的全部功能，能夠最大限度地提高容量并縮短充電時間。
• 電池電量監測
電池電量監測 IC 使得系統能夠獲得電池充電的確切狀態。TI 電池電量監測 IC 提供的豐富信息可以形成便攜式系統中完整電源管理例程的基礎，從而使系統能夠延長其工作時間。
• 電池保護
在過充電或過放電情況下需要保護鋰離子電池組。TI 的保護 IC 系列能夠為 1 ~ 4 個串聯鋰離子電池組提供保護。在某些情況下，TI 鋰離子保護 IC 可以與 TI 電池電量監測 IC 配合使用，以提供全面的電池電量監測∕保護解決方案。
UCC3809 - 經濟型初次側控制器系列
UCC3809 系列 BCDMOS 經濟型低功耗集成電路包含所有控制與驅動電路，這些電路是外部部件數最少的離線式與隔離式 DC/DC 固定頻率電流模式開關電源所必需的。內部實施的電路包括：啟動電流不到 100µA 的欠壓鎖定、用戶可接觸電壓基準、確保閉鎖操作的邏輯元件、PWM 比較器，以及吸入或輸出峰值電流的圖騰柱輸出級(totem pole output stage)。該輸出級在關閉狀態下較低，適合驅動 N 通道 MOSFET。
振蕩器頻率與最大占空比可通過兩個電阻器與一個電容器進行編程。UCC3809 系列還具有全周期軟啟動。
該產品系列具有適用于離線式與 DC/DC 系統的 UVLO 閾值與滯后級別。
UCC3809 與 UCC2809 采用 8 引腳 SOIC (D)、PDIP (N)、TSSOP (PW) 與 MSOP (P) 封裝。其小型 TSSOP 與 MSOP 封裝使得該器件理想適用于板級空間與高度極為有限的應用。
TPS2110 - 具有手動/自動開關、可調電流限制、可調電壓閾值的雙入/單出自動開關電源 MUX
TPS211x 系列電源多路復用器能夠在兩個電源（如電池與墻式適配器）之間進行無縫轉換，其中每個電源均可在 2.8–5.5 V 的電壓下工作并可提供高達 1 A 的電池。TPS211x 系列具有廣泛的保護電路，其中包括用戶可編程限流、熱保護、浪涌電流控制、無縫電源轉換、交叉傳導阻斷以及反向傳導阻斷。這些特性極大地簡化了電源多路復用器應用的設計。
BQ24010 – 采用 QFN-10 封裝、具有 1 A FET、AC Present 與溫度傳感的 bqTINYTM線性單體鋰離子充電器
bqTINY™ 系列產品是高集成度的鋰離子與鋰聚合物線性充電管理器件，主要針對的是空間有限的便攜式應用。bqTINY™ 系列以小巧的封裝技術提供了集成式 powerFET 與電流傳感器、反向阻斷保護、高精度電流與穩壓、充電狀態以及充電終止功能。
bqTINY™ 對電池充電分三個階段：調節、恒定電流與恒定電壓。根據最低電流終止充電。內部充電定時器為充電終止提供了輔助安全特性。如果電池電壓降到內部閾值以下，則 bqTINY™ 會自動重新啟動充電過程。當斷開 VCC 電源時，bqTINY™ 會自動進入睡眠模式。
除標準特性之外，不同版本的 bqTINY™ 還可提供許多附加特性。其中包括：用于檢測熱或冷電池組的溫度傳感輸入；指示存在有效輸入電源的電源狀態良好指示 (PG) 輸出；用于禁用或啟用充電過程的 TTL 級充電啟動輸入 (CE)；以及用于禁用或啟用快速充定時器與充電終止的 TTL 級定時器與終止啟動 (TTE) 輸入。
BQ29312 - 雙體、三體與四體鋰離子或鋰聚合物電池保護 AFE
bq29312 是一種雙體、三體或四體鋰離子電池組保護模擬前端 (AFE) IC，該器件采用了 3.3 V、25 mA 低壓降穩壓器 (LDO)。此外，該 bq29312 還集成了與 I2C 兼容的接口，能夠提取電池電壓與控制輸出狀態等電池參數。在 bq29312 中還可對電流保護閾值與延遲時間等其它參數進行編程，以提高電池管理系統的靈活性。
bq29312 與電池管理主機相結合，能夠在過充電、過載、短路、過壓與欠壓條件下提供安全保護。在出現過載與短路的情況下，bq29312 可根據內部配置設置自動將 FET 驅動關閉。
借助通信接口，主機能夠觀察與控制 bq29312 的電流狀態。通過該接口可以實現電量平衡、進入不同的電源模式、設置過載級別、設置過載消隱延遲時間、設置充電與放電的短路閾值級別，以及設置短路消隱延遲時間。
每個電池的電量平衡均通過電池旁路通道執行，通過與 I2C 兼容的接口存取的內部控制寄存器可實現這一點。最大旁路電流可利用外部串聯電阻器與電阻上的內部 FET（通常為 400 ）來進行設置。
BQ26500 - 適用于單體與雙體鋰離子應用的完整電池電量監測計
bq26500 作為適合手持式應用的 bqJUNIOR™ 系列高級電量監測計器件的首款產品，是一種高度精確的獨立式單體鋰離子與鋰聚合物電池容量監控與報告器件，主要針對的是空間有限的便攜式應用。該器件能夠對與電池串聯的小型電流檢測電阻器的電壓下降情況進行監控，以確定電池的充電與放電活動。將電池溫度補償、自放電與放電率應用于充電計數器，以提供各種工作條件下的可用電量。在充滿到放空這一整個放電周期內，均可自動重新校準或讀取電池容量。內部寄存器包括可用電量、電池溫度與電壓、充電狀態以及狀態與控制寄存器。
bq26500 可以直接使用單體鋰離子與鋰聚合物電池進行工作，并可通過簡單的單線雙向串行接口進行系統通信。該 5 kbit/s HDQ 總線接口可降低外部微控制器的通信開銷。 |
| |
|
|
|
|
|
| |
| |
| |
 |
