基于英飛凌（Infineon）XMC1302+6EDL04N02PR+BSC016N06的700W電動扳手整體解決方案。
在全球能源問題日漸緊張的背景下，高效節能的電機產品必然受到企業的重視及國家政策的支持。采用BLDC電機與MCU驅動控制的電動工具可以降耗節能30%以上，具有智能化控制、提升效率、免維護和延長使用壽命等優點。因此，在電動工具中推廣BLDC電機應用必然成為一種行業趨勢。
圖示1-大聯大品佳推出基于Infineon的700W電動扳手整體解決方案的展示板圖
Infineon XMC1302-T038F032微控制器的電動扳手整體解決方案，針對電動扳手使用BLDC電機無位置傳感器控制。該方案通過XMC1302-T038F032微控制器的內置3路比較器進行BEMF采樣，內部采用POSIF模塊濾波，CCU8輸出6路PWM波至驅動芯片6EDL04N02PR，驅動MOSFET管BSC015N06。XMC1302-T038F032微控制器內核工作頻率為32 MHz，外設工作頻率為64 MHz，內部帶增益的ACD進行電流檢測和保護，能較好的實現無位置傳感器的控制啟動算法。芯片采用TSSOP38和QFN24封裝，非常適合電動工具的狹小空間。

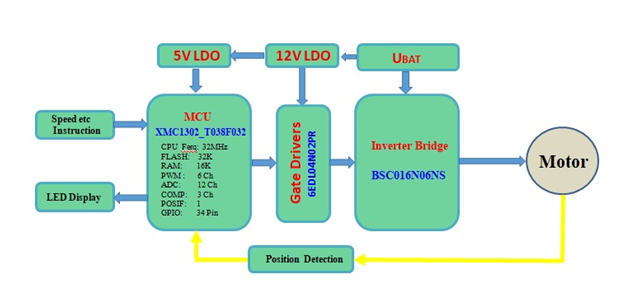

圖示2-基于Infineon的700W電動扳手整體解決方案的方案塊圖
核心技術優勢
- 無位置傳感器BLDC控制方式；
- 弱磁控制模式，作業效率提高10%；
- 速度、電流閉環控制；
- 硬件過流、短路保護；
- 堵轉保護；
- 基于32位的ARM®Cortex™-M0內核微控制器XMC1302-T038F032，內置專用電機控制模塊；
- 門級驅動芯片6EDL04N02PR，有利于降低MOSFET開關損耗和EMI。
方案規格
- 額定工作電壓：13.1V-21V；
- 最大平均電流：40A；
- 最大峰值電流：90A；
- 欠壓保護值：<=13V；
- 過壓保護值：>=21.5V；
- 休眠后自耗電：<=10uA；
- 電機空載轉速：24000 RPM。
|
