在全雙工語音交互的系統中，功放的質量是非常重要的，因為AEC回聲消除對信號失真
是非常敏感的。音頻通路的整體諧波失真需要控制在5%以內。
務必注意：規格書上的額定功率值，條件通常是THD=10%。
故功放的功率選擇按照喇叭額定功率的1.6~2.0倍是非常重要的。
部分功放具有動態調節音量的功能，在智能音箱中務必關閉此功能，否則將影響AEC。

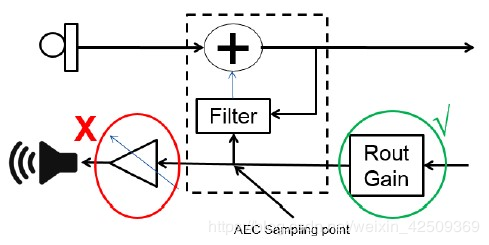

所有的動態調節都務必在AEC采樣點之前進行，具體如下圖所示：
評價功率放大器主要從輸出功率，電源紋波抑制比(PSSR)，總諧波失真加噪聲
(THD+N)，關閉電流(Shutdown current)，工作電壓（Power supply），還有功放的轉換效
率等指標來評價。
輸出功率(POCM)：反映功放的負載能力，指失真所限制的最大輸出功率，超過這個輸出
功率的電平，功放輸出將產生削波失真，對后端揚聲器有很大損傷。
額定功率測試條件常規是THD=10%條件下。
電源紋波抑制比(PSRR)：反映了功放對電源的紋波要求，PSRR 值越大越好，功放輸出
音質就越好。
總諧波失真(THD)：指一個模擬電路處理信號后，在一特定頻率范圍內所引入的總失真
量。噪聲(noise)是指通常不需要的信號，由于熱或者其他物理條件產生
的在線路板上的其它電氣行為(干擾)。從THD+N 的定義不難看出總諧
波失真和噪聲越小越好。
不同封裝、負載、功率、頻率和電壓，THD是不一樣的，如下所示：
關斷電流(Shutdown current)：關斷電流越小，說明在待機條件下的放大器功耗小。輸出
偏移電壓小有利于電池壽命的延長。
3. 功放參數測試
由于不同供應商，尤其是國產廠商的功放參數是在不同測試條件下得到的，很難進行對
比，因此在功放選型時，需要根據目標需求，將各家功放在同等條件下實測來判定。
測試內容：輸出功率、轉化效率、靜態功耗等；
測試環境：
直流電源給功放DEMO板供電，能看到電壓和電流；
水泥電阻模擬揚聲器（比如4R 或者6R或者8R等）；
播放器提供輸入標準正弦模擬小信號（默認模擬功放）；
示波器監測輸出信號幅度和 波形；
測試步驟：（以8R負載為例）
如上描述搭建好基本環境，播放器播放1kHz-3dB.wav文件；
將電壓調到目標電壓Vin，隨時觀察Iin；
調整輸入信號幅度，示波器觀察輸出信號幅度Vout，確保功放的輸出功率在目標功
率附近；
計算功放效率：E = (Vout/1.414)*(Vout/1.414)/8 / (Vin*Iin)
調整輸出信號，通過示波器觀察到輸出信號出現臨界截幅失真狀態，記錄Vout；
計算功放最大功率：P = (Vout/1.414)*(Vout/1.414)/8；
去掉輸入信號，功放使能狀態，看直流電源的電流消耗，為靜態功耗。
在專用軟件測試下，還可以測試出頻響。 |
