此文檔適用于HT7178、HT7167、HT7166、HT71678
HT7178為20V/14A 同步升壓IC；
HT7167、HT7166為13V/12A同步升壓IC；
HT71678為帶音頻檢測的13V/12A同步升壓IC；
我們知道，同步升壓IC，內置一個功率開關管和一個同步整流管，由于HT 產品均為大電流升壓，電感峰值電流>10A，在兩個功率管交替打開的時候，會在SW、POUT上產生高的毛刺。電感電流越大，電壓毛刺越大。不合理的布局，導致EMI輻射超標，DCDC轉換效率變低，IC可靠性降低。
下面以HT7178 為例，闡述如何進行合理LAYOUT。
1 輸入濾波電容：為防止大電流工作時，VIN 輸入波動大導致系統欠壓，建議輸入增加470uF電解電容。
2 輸出濾波電容：原則上，小電容能靠多近VOUT 管腳就靠多近，且電容地與芯片底部地回路粗短；大電容完全濾除電壓毛刺后再供給后級。

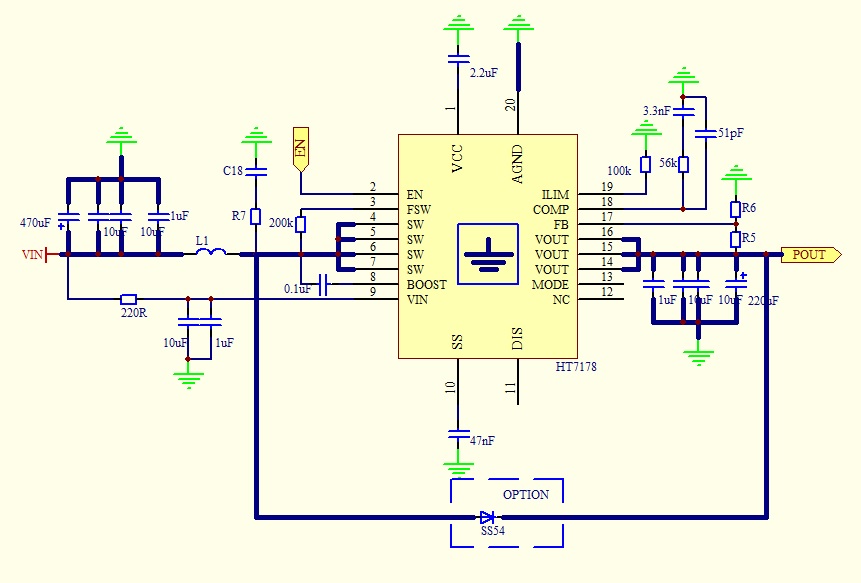

3 圖中粗線為功率回路，盡量保持大電流路徑足夠線寬，且此塊地平面能完整，回路最短（地包括VIN 輸入的地，輸入濾波電容的地，芯片底部地，輸出濾波電容地）。
4 電感L1 選擇：1.5uH or 2.2uH，飽和電流>12A;建議擇2.2uH 1040封裝一體成型電感，Isat=16A 。
5 開關工作頻率：開關頻率高，開關損耗大，但輸入電流紋波小，折中這兩個考慮，一般DCDC開關頻率在500kHz—800kHz之間；200k 電阻對應650kHz開關頻率。
6 輸入RC 濾波：在單節應用時，RC濾波防止VIN 波動大造成HT7178欠壓；VIN大于8V應用時，增加R來保護HT7178的9腳VIN的正常工作。
7 SW 增加RC，吸收SW 開關時候的毛刺，削減輻射
8 R5、R6決定升壓；ILIM決定輸入峰值限流：COMP為補償網絡，須根據實際應用合理計算。
9 預留二極管SS54，可提高DCDC 轉換效率
下面以實際測試為例，闡述各參數的影響，主要針對SW、POUT上的毛刺，以及效率做說明。

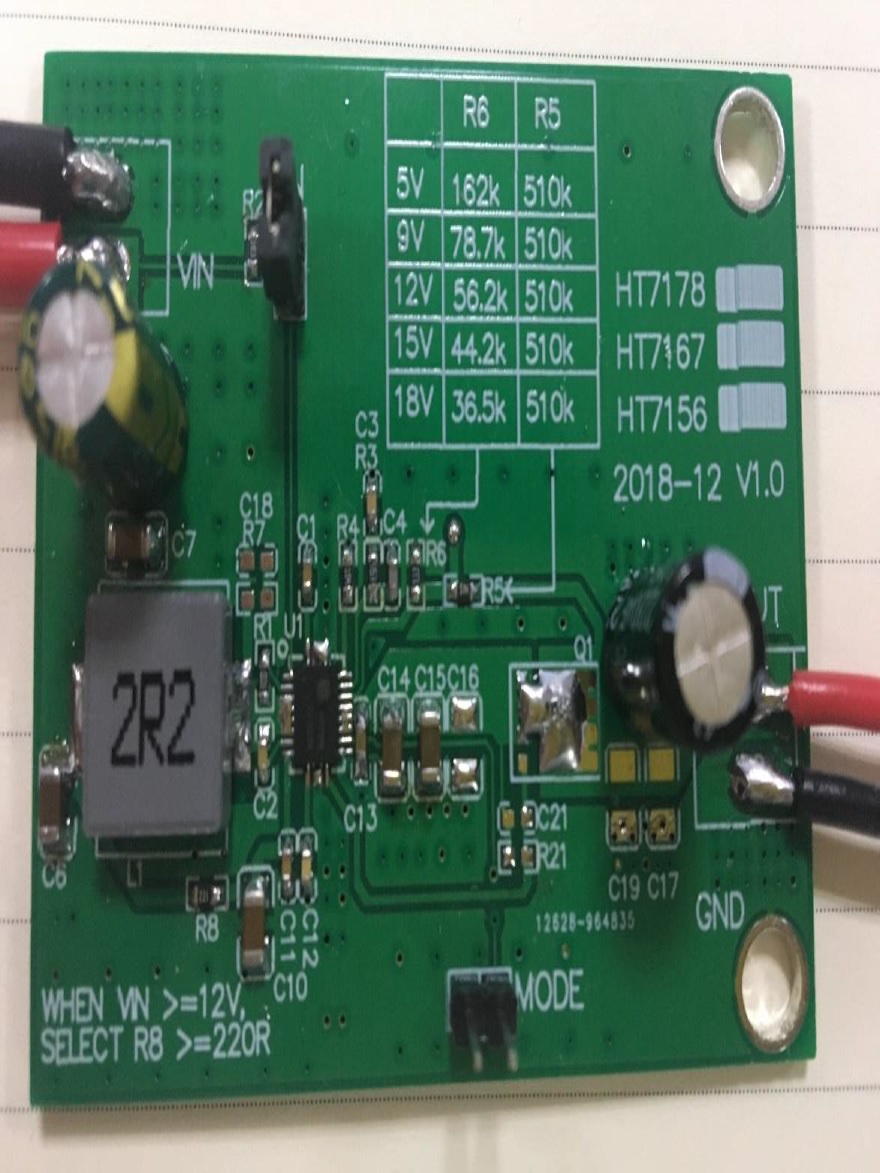

測試對比原型如下圖：
條件：輸入3.7V, 輸入濾波470uF+2*10uF；限流電阻100k，限流12A peak；
輸出13.2V（510k+51k）；輸出濾波220uF+2*10uF+1uF; COMP=（56k+3.3nF）// 51pF；
SW無RC；無預留二極管SS54；
負載：2A直流負載輸出；
1 測試結果：輸入3.7V，電流8.33A，輸出13.28V 2A，效率86.17%
SW 上升沿，下管關，整流管開
SW下降沿，下管開，整流管關
黃色為SW 管腳波形；紅色為POUT波形；測試均為靠近芯片管腳，下同；
可以看到，SW上升沿，在SW上有很高的毛刺，達到了驚人的19.2V，POUT上為16.2V；
SW下降沿，SW 死區毛刺較小，但POUT上有更高的16.7V毛刺；
2 在SW與POUT 直接，并聯肖特基二極管SS52；二極管壓降約0.2V，當整流管電流大于10A 時，整流管電壓會大于0.2V，這時候SS52 可分擔部分電流；同時，在下管和整流管交替打開時候，由于死區時間，靠內部體二極管續流，這樣SS52 可很好續流。
輸入3.7V，電流8.18A，輸出13.26V 2A，效率87.62%，提升約1.5點效率
SW 上升沿，下管關，整流管開
SW 下降沿，下管開，整流管關

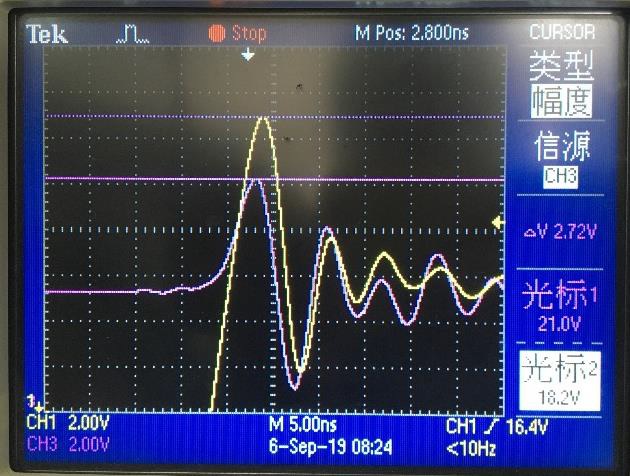

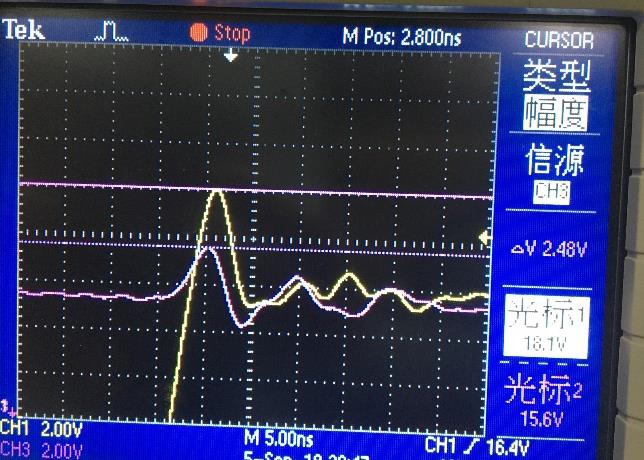

SW 上升沿，在SW 上有18.1V，POUT 上為15.6V；--SW 小了1V，POUT 小了0.5V；

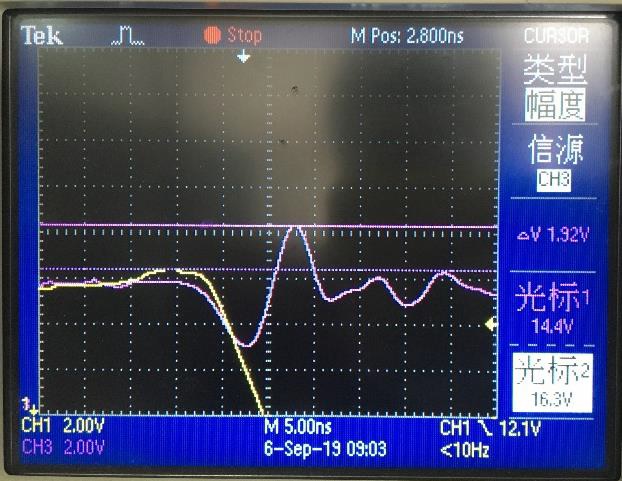

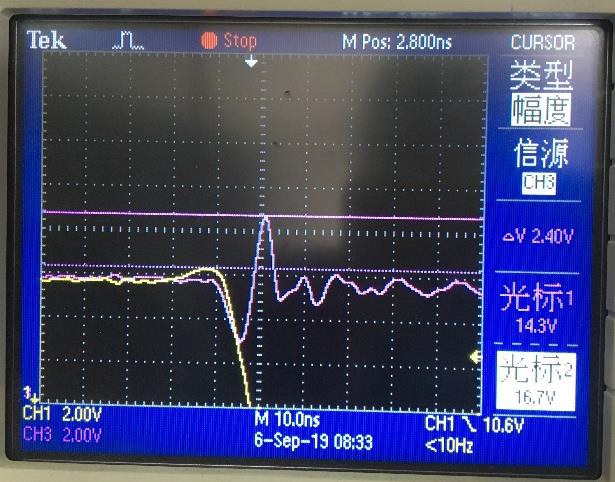

SW 下降沿，SW 死區毛刺較小，POUT 上為15.6V；--POUT 小了1V；
可以看到了，在SW 和POUT 之間并了一個SS52,增加了一路續流路徑，SW 和POUT 的毛刺有明顯減小，尤其是POUT 在整流管關的時候；
3 SW 上加RC，1Ω+3.3nF
SW 上升沿，下管關，整流管開
SW 下降沿，下管開，整流管關
SW 上升沿，在SW 上只有16V，POUT 上為14.6V；--SW 小了近3V，POUT 小了1.5V；

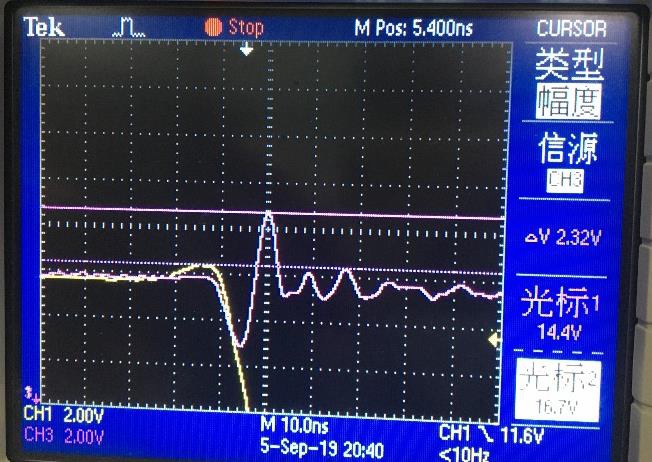

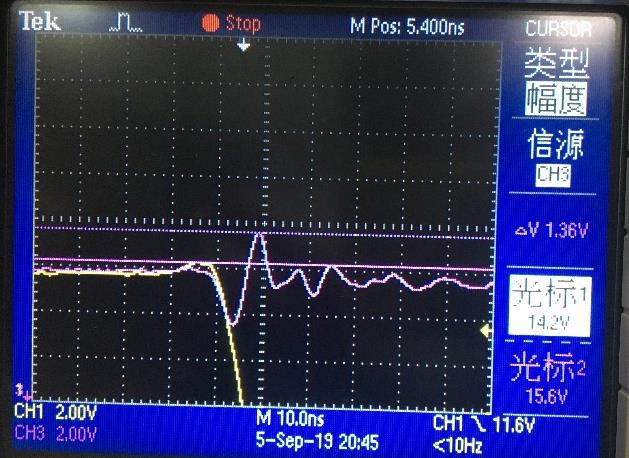

SW 下降沿，SW 死區毛刺較小，POUT 上仍為16.7V；--維持不變；
在SW 上加了RC，延緩了SW 開關的上升沿、下降沿；可以看到，在SW 上升的時候，毛刺明顯變小，且震蕩也變很小，對于改善EMI 有很好的幫助；但是，在整流管關的時候，對于POUT 上的毛刺作用不大。
4 POUTPOUT上挨近管腳的上挨近管腳的11uFuF電容去掉電容去掉
SW上升沿，下管關，整流管開
SW下降沿，下管開，整流管關
SW上升沿，在上升沿，在SW上有上有21V，POUT上為上為18.2V；；----SW大了近2V，，POUT大了2V；；

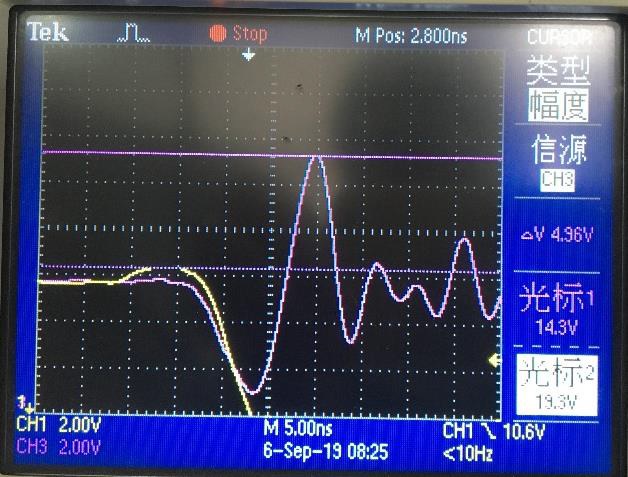

SW下降沿，SW死區毛刺較小，POUT上為19.3V；----POUT大了2.5V；
可以看到，在挨近POUT管腳，無11uFuF電容的情況下，情況都有明顯惡化，此種情況極易造成芯片損傷；另外，SW、POUT端的震蕩也加劇，輻射變嚴重。
5 POUT上挨近管腳的上1uF電容上再并上0603封裝10uF電容
SW上升沿，下管關，整流管開
SW下降沿，下管開，整流管關

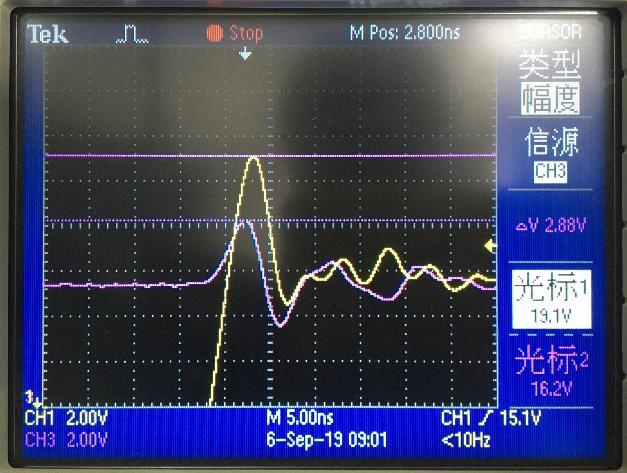

SW上升沿，在上升沿，在SW上有19.1V，POUT上為16.2V；----無明顯變化
SW下降沿，SW死區毛刺較小，POUT上有上有16.3V；----略微降低0.4V
在POUT上繼續增大濾波電容，對于SW端基本上沒有再改善；對于POUT本身，有稍微改善。
6 在結合上述，在SW加RC（1Ω+3.3nF）,SW與POUT之間加SS52
SW上升沿，下管關，整流管開
SW下降沿，下管開，整流管關

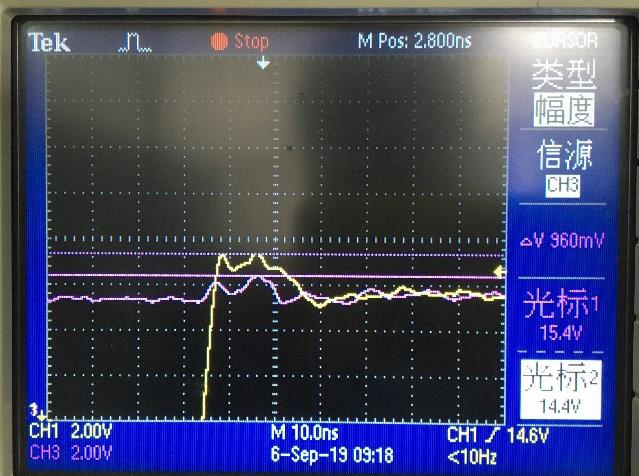

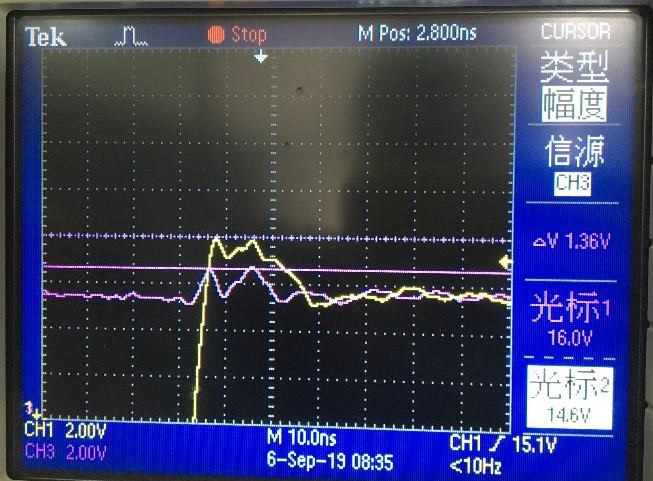

SW在上升沿，在SW上有15.4V，POUT上為14.4V；----SW小了3.8V，POUT小了小了1.8V；

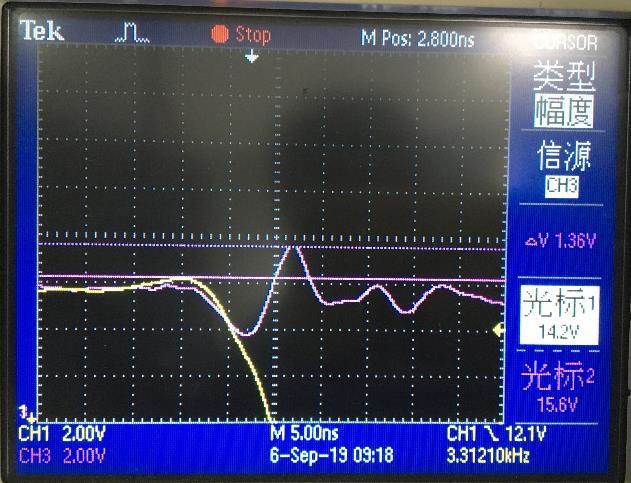

SW下降沿，SW死區毛刺較小，POUT上為15.6V；----POUT小了1V；
綜合來看，SW加上RC，能有效改善SW端的毛刺，降幅很明顯；
POUT上，濾波小電容的挨近管腳，能有效減小POUT端的毛刺。
SW與POUT之間，并聯SS52，可以進一步降低兩者的毛刺。
上述測試前提是在地平面完整的情況下進行測試；若地分割嚴重，電流回路路徑長，地阻抗大，也會進一步惡化情況。
PCB LAYOUT布局，請保持VIN進來的地，VIN濾波電容的地，芯片底部的地，POUT上濾波電容的地，為一個完整的平面。 |
