| CS38S15 具有DSP、DRC、2.1模式的15W立體聲數字音頻功放IC產品介紹 |
|
|
| 文章來源：永阜康科技 更新時間：2019/11/27 12:01:00 |
在線咨詢： |
| |
概述
CS38S15 是一款支持I2S 輸入的數字音頻功率放大電路，內部集成了數字信號處理器，可以實現強大的音頻、音效功能。串行輸入接口支持包括16bit、20bit、24bit 字長，采樣率44.1kHz、48kHz 的所有I2S格式數字音頻信號。此外CS38S15 作為一個I2C從設備支持I2C 總線控制，可以靈活配置各項功能參數和輸出模式（另附說明）。
CS38S15 具備4 個獨立通道輸出（SE×4），每個通道典型輸出功率為8W，可以組成2.0 聲道模式（BTL×2，典型值15W×2），2.1 聲道模式（BTL×1+SE×2，典型值15W+8W×2），1.0 聲道模式（PBTL×1，典型值30W×1）
特點如下：
音頻輸入
I2S 接口
支持16bit、20bit、24bit 字長數據
支持44.1kHz、48kHz 采樣頻率
音頻輸出
典型值15W（BTL，16V 電壓8負載）
典型值8W（SE，16V 電壓4負載）
典型值30W（PBTL，16V 電壓4負載）
工作電壓（雙電源）
功率電源 6V-26V
數字及模擬電源3.3V
控制接口
I2C 接口
數字音頻處理能力
采樣率自動偵測、濾波器參數自動適配
可編程8 個頻段均衡器（EQ），用以優化音頻性能
獨立通道音量控制功能，音量調節范圍 -96dB～+24dB
獨立通道靜音控制功能
動態范圍控制（DRC）功能，可以用來實現功率限制、改善聽覺效果、保護喇叭
直流濾除器
去加重濾波器
獨特的頻譜再分布算法，可以還原超越喇叭極限的低音
優化的噪聲抑制算法實現了超高的信噪比
其他特性
集成高效率D 類功放，無需額外散熱器
優化的Click & Pop 噪聲抑制能力
內置過熱保護、欠壓保護及過流保護功能
支持2.0 聲道、2.1 聲道、1.0 聲道三種輸出模式
僅需雙電源供電，其中功率電源支持從6V 到26V 的電壓范圍
封裝形式：eTSSOP28
內置鎖相環及簡化的設計，使得CS38S15 比同類電路要求的外圍器件少
應用范圍
電視
高級音響系統、Sound Bar
帶I2S 接口或HDMI 接口的音響設備、便攜設備、藍牙設備

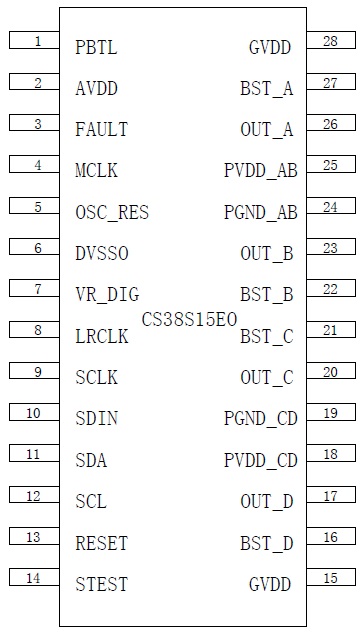

引腳排列圖
引腳說明
典型應用圖
2.0 模式：
2.1 模式：
1.0 模式：
詳細的產品資料及銷售聯絡信息請參看:http://www.wujiu5zhuce.cn/products_3842.htm
|
| |
|
|
|
|
|
| |
| |
| |
 |
