| 線電壓與相電壓的關系是什么？
火線和零線間的電壓為 220 伏，稱為“線電壓”；而兩根火線間的電壓為 380 伏，稱為“相電壓”。
線電壓就是兩根相線之間的電壓，相電壓就是相與中性點之間的電壓，這是對星形接法而言的，但對于角形接法，沒有中性點，相電壓是等于線電壓的。因為每相繞組上所能承受的電壓是相電壓，角形接法中其中有一相繞組始終是接在兩根相線之間的，即有一個繞組直接接在線電壓上，所是以最低的為準，在角形接法中線電壓要等于相電壓，才能滿足繞組的電壓等級。
可以這樣理解：
1、三相電——發電機中三個固定線圈，它們在磁場中運動相應產生三個感應電壓，而且每個電壓的相角相差 120 度，這就是日常所謂的 ABC 三相；
2、發電機的三相電輸出接法若采用“三相四線制星形接法”， 就會有一根零線和三條相線；
3、零線——變壓器低壓側一般采用 Y 型接法，中性點用導線與大地相連，同時在中性點拉出一條導線，該導線便是零線。零線的好處是把中性點的電位保持為零電位，使相線（A、B、C 相拉出的導線）與零線之間的電壓保持相對穩定，有利于用戶電器使用。
4、線電壓、電流——相線與相線之間的電壓稱為線電壓（例如 AB 相線之間的電壓，一般為 380V），相線與相線之間形成回路所產生的電流稱線電流
相電壓，相電流——相線與零線之間的電壓稱相電壓（一般為 220V），相線與零線之間形成回路所產生的電流為相電流
5、母線——在輸電線路中的主干線稱為母線
6、相電壓是各個相與地的電壓。線電壓是相與相的電壓，就三相四線制的 380 伏、相電壓是 220 伏 線電壓是 380 伏。兩個是 1.732 的關系
線電壓和相電壓的區別
線電壓就是火線與火線之間的電壓（380V），相電壓就是火線與中性線之間的電壓（220）。對于相電壓和線電壓它們可能相等也可能不相等，如果是星形電源連接中，線電壓肯定不等于相電壓，它們之間相差√3 倍的數值，即相電壓 220V、線電壓 380V。如果是角形電源連接中，線電壓肯定等于相電壓，即線電壓等于相電壓等于 380V。但是在我們生活中用的電既有 380V、又有 220V，那是在降壓變壓器這里采用了星形電源連接方式，三火一零即三相四線制
在三相四線制的配電系統中，可以配出相電壓和線電壓。三相電源每根相線與中性線間的電壓稱為相電壓，三相電源中任意兩相間的電壓稱為線電壓。U、V、W 三相的線電壓一般用 Uuv、Uvw、Uwu 來表示，相電壓一般用 UuN、UwN、Uw N 來表示
在三相四線交流系統中，任意兩根相線之間的電壓叫做線電壓，任一相線與中性線（零線，）之間的電壓叫相電壓。在我國日常電路中，相電壓是 220 伏，線電壓是 380 伏，線電壓是相電壓的 1.732 倍，如公式所示：1.732*220=380v。
對于相電壓，一般會理解成相于相之間的電壓也就是 380v，而線電壓理解成了 220V。
相電壓是指相線即火線和零線之間的電壓，而線電壓為線路上任意兩火線的電壓，也就是說相電壓應該是 220V，而線電壓才是 380V。
從發電廠出來的都是三根火線（線電壓）。在用變壓器升壓輸送出去，用到的點是用降壓變壓器降壓到 400V（依舊是三根火線線電壓）。
零線是從降壓變壓器的繞組的三組線圈的接點里引出來的，變壓器是星型的，這里的四根線齊了。

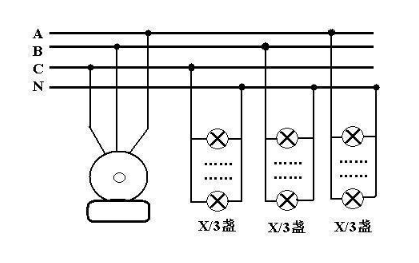

在通過陪電柜分別接到用戶（負載）。三根火線一般命名為 A、B、C，零線為 N。用 380V 的線電壓是接 A、B、C。我們家庭是用 AN、BN、CN。既 220V 相電壓。400 與 380 不等啊！是的，那里的 20V 電壓消耗在線路等其他設備里。 所謂線電壓指的是線與線之間電壓 380，相電壓是線與零之間的電壓 220。 |
