| 微波爐是現在家庭中都會使用的電器產品，但是很多人卻不知道這款機器究竟怎么制作而成的。那么下面就讓我們一起跟小編來了解一下關于高壓二極管被擊穿有什么原因，維修注意事項有哪些呢?
微波爐高壓二極管被擊穿的原因和解決辦法
測量二極管好壞，用萬用表的電阻檔，斷開電路單獨測。因為萬用表的紅棒通表里電池負極。所以用紅棒接二極管負極，黑棒接二極管正極，才能導通(指針轉向低歐姆)。普通二極管，正向?qū)?--5k歐，反向電阻幾m歐以上，越大越好。
1.把有故障的微波爐平放在維修桌面上，通電試機，發現沒有任何反應，指示燈屏幕都沒有亮起，打開門，內部的照明燈也不亮。這就是常說的不通電故障，機主送修時描述故障機為：“幾天前正在使用過程中突然聽到‘啪啪’兩聲，隨即微波爐全無，停電不工作，再重新通電，也沒有任何反應。“
2.根據機主描述加之試機現象懷疑機內有嚴重短路情況，造成保險熔斷從而出現不通電現象。下面進行拆機，用螺絲批將殼子外部的緊固螺絲全部拆下，取下殼子。
3.取下殼子后，即可看到內部的電路了，其中包括：門體開關、電腦板、照明燈、過熱保護器、電源保險管、高壓保險管、磁控管、高壓變壓器、高壓電容器、高壓二極管(單向)、散熱風扇、光波管、石英管等。
4.了解了內部的電路元件后，再來看一下電路原理圖。從電路原理圖中得知，影響整機都沒有反應的元件只有三個：一是電源保險管;二是過熱保護器;三是門體開關。這三個元件任何一個出現問題(斷路)都將使整機不通電無反應現象。
5.首先，檢查電源保險管8A。實測時，明顯能看到內部發黑色，已經熔斷。如果保險管內部發黃色，說明外部電壓高造成保險損壞，可以直接更換試機。但此機保險管內部發黑色，說明是機內嚴重短路造成的，不能直接更換試機。可以采取先更換但不試機，接著采取斷路測量方式檢查機內短路故障點。將新購買的8A電源保險管代替損壞的保險管裝機。
6.知道了保險管損壞及有嚴重短路故障后，接下來根據電路原理圖分析確定檢查部位，首先要排除并確定是低壓電路短路還是高壓電路短路造成的。確定方法比較簡單，還是檢查保險管。如果低壓電路嚴重短路，高壓電路的保險是不會損壞的，所以先來檢查高壓保險管是否也熔斷。實測中發現高壓保險管也熔斷了，說明短路故障在高壓電路，而不在低壓電路。現在排除了低壓電路故障，確定故障部位在高壓電路部分。先把損壞的高壓保險管按原型號購買裝機，此保險為5KV0.75A。接著按電路圖中畫紅線的高壓元件，依次檢測。
7.接下來按電路原理圖元件順序檢查，按故障現像來分析高壓變壓器是不會損壞的，因高壓保險損壞，說明故障在保險之后。但時間充裕所以順便排除高壓變壓器問題，同時也為了留取測試數據。實測高壓變壓器阻值，初級線圈繞組阻值為2.7Ω;次級燈絲繞組阻值為0.3Ω;次級高壓繞組阻值為173.1Ω。所測數值均屬正常值，說明高壓變壓器是良好的，同時用搖表測量每個繞組的絕緣性能都沒有問題，不存在短路現象。排除高壓變壓器短路疑點。
8.下面，接著按電路原理圖，進行檢測元件，將電容拆下放電后用電容表測量容量正常，沒有漏電、短路現象。由此，排除高壓電容短路疑點。
9.接下來檢測高壓二極管，用萬用表測量此二極管的通斷，實測中發現此二極管導通，應該是嚴重短路了。為確定其元件確實損壞，需將其從電路中拆下測量。待高壓二極管從機器上拆下后測量，阻值呈現完全導通狀態。說明此二極管已經不能繼續使用必須更換原裝單向高壓二極管，因此類二極管相當于7個1N4007二極管串聯，所以用萬用表是沒有辦法測量其性能如何的，只能將新購買的二極管裝機測試。
10.將新購買的單向微波爐專用高壓二極管用萬用表測量沒有短路現象后，裝機。將其它拆下來的端子一起恢復原位。
11.安裝好損壞的全部元件后，將設備外殼扣好，防止微波泄漏。把半杯水的杯子放入微波爐內，關上門，夾入鉗流表接能電源。此時，微波爐“嘀”的一聲屏幕上有數字顯示。電流表顯示0.003A，選擇時間2分鐘，按啟動鍵進行加熱，此時電流表顯示為5.42A，其值在正常范圍內。說明此微波爐故障已經排除，2分鐘定時結束后，打開門取出水杯，杯中水已經沸騰，此微波爐加熱正常。

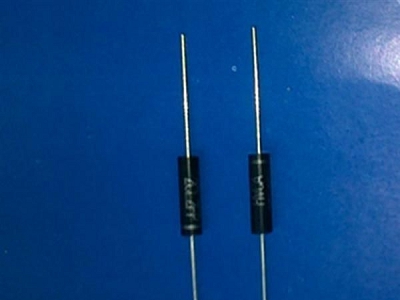

高壓二極管
微波爐高壓二極管維修注意事項
因過量微波對人體有害，所以微波爐使 用手冊一般標有“不要暴露在微波發生器或 其他傳導微波能部件所發射的輻射中”。這 就要求維修中做到下列三點：
1.打開微波爐外殼上電試機或維修前，應拔掉高壓變壓器初級一個插頭;
2.檢查非爐門故障和檢修非爐門開關部位時，不要擰動、拆卸爐門開關固定螺絲;
3.修自動啟動故障機時，不要在爐門打開情況下試機。
微波系統的任一器件均工作在高壓或 大電流狀態。拆裝時可能觸及到以上 電壓的部件有：磁控管、高壓變壓器、高壓二 極管、高壓二極管、高壓保險絲。因此，在微波爐運行狀態時，維修或接近這些電路均是相當危險的，并禁止測試高壓電路中的電壓，包括磁控管的燈絲電壓。
微波爐停止工作后，高壓電容內的充電 會持續30s或更長一段時間，因此更換或測試 高壓微波系統器件時，應先對高壓電容放電。磁控管、爐門安裝不當會導致微波泄漏、超標。
不加熱的一般故障排查：
一般分為低壓故障和高壓故障導致不加熱。
1、低壓故障一般是由于低壓供電線路有問題，形成交流電壓沒有送往高壓變壓器或變頻板，然后高壓局部不工作惹起不加熱。低壓局部大多由于定時器損壞(機械式微波爐)或電腦板繼電器損壞(電腦型微波爐)所致，還有少量微波爐因微動開關所致。
2、高壓故障一般是由三大元器件引起的，高壓二極管、磁控管、高壓變壓器。因品牌和運用時間長短的不同，三大元器件的損壞幾率也存在差別，格蘭仕微波爐不加熱多數由于高壓二極管短路所致按時間揣測，8年之內的微波爐不加熱二極管短路惹起的比例多，8年之外的微波爐不加熱磁控管造成不加熱的多數。而還有很少的一部分是因為高壓變壓器損壞導致微波爐不加熱，此類緣由較少。
關于微波爐高壓二極管的相關介紹就到這里了，希望本文的內容能夠?qū)δ阌兴鶐椭茏屇銓ξ⒉t高壓二極管有更好的了解。 |
