| 前生產 AD/DA 的主要廠家有 ADI、TI、BB、PHILIP、MOTOROLA 等，武漢力源公司擁有多年從事電子產品的經驗和雄厚的技術力量支持，已取得排名世界前列的模擬 IC 生產廠家 ADI、TI 公司代理權，經營全系列適用各種領域 / 場合的 AD/DA 器件。
1. AD 公司 AD/DA 器件

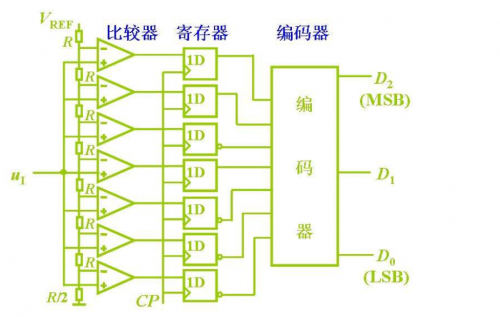

AD 公司生產的各種模數轉換器（ADC）和數模轉換器（DAC）（統稱數據轉換器）一直保持市場領導地位，包括高速、高精度數據轉換器和目前流行的微轉換器系統（MicroConvertersTM ）。
1）帶信號調理、1mW 功耗、雙通道 16 位 AD 轉換器：AD7705
AD7705 是 AD 公司出品的適用于低頻測量儀器的 AD 轉換器。它能將從傳感器接收到的很弱的輸入信號直接轉換成串行數字信號輸出，而無需外部儀表放大器。采用Σ-Δ的 ADC，實現 16 位無誤碼的良好性能，片內可編程放大器可設置輸入信號增益。通過片內控制寄存器調整內部數字濾波器的關閉時間和更新速率，可設置數字濾波器的第一個凹口。在+3V 電源和 1MHz 主時鐘時， AD7705 功耗僅是 1mW。AD7705 是基于微控制器（MCU）、數字信號處理器（DSP）系統的理想電路，能夠進一步節省成本、縮小體積、減小系統的復雜性。應用于微處理器（MCU）、數字信號處理（DSP）系統，手持式儀器，分布式數據采集系統。
2）3V/5V CMOS 信號調節 AD 轉換器：AD7714
AD7714 是一個完整的用于低頻測量應用場合的模擬前端，用于直接從傳感器接收小信號并輸出串行數字量。它使用Σ-Δ轉換技術實現高達 24 位精度的代碼而不會丟失。輸入信號加至位于模擬調制器前端的專用可編程增益放大器。調制器的輸出經片內數字濾波器進行處理。數字濾波器的第一次陷波通過片內控制寄存器來編程，此寄存器可以調節濾波的截止時間和建立時間。AD7714 有 3 個差分模擬輸入（也可以是 5 個偽差分模擬輸入）和一個差分基準輸入。單電源工作（+3V 或+5V）。因此，AD7714 能夠為含有多達 5 個通道的系統進行所有的信號調節和轉換。AD7714 很適合于靈敏的基于微控制器或 DSP 的系統，它的串行接口可進行 3 線操作，通過串行端口可用軟件設置增益、信號極性和通道選擇。AD7714 具有自校準、系統和背景校準選擇，也允許用戶讀寫片內校準寄存器。CMOS 結構保證了很低的功耗，省電模式使待機功耗減至 15μW（典型值）。
3）微功耗 8 通道 12 位 AD 轉換器：AD7888
AD7888 是高速、低功耗的 12 位 AD 轉換器，單電源工作，電壓范圍為 2.7V～5.25V，轉換速率高達 125ksps，輸入跟蹤 - 保持信號寬度最小為 500ns，單端采樣方式。AD7888 包含有 8 個單端模擬輸入通道，每一通道的模擬輸入范圍均為 0～Vref。該器件轉換滿功率信號可至 3MHz。AD7888 具有片內 2.5V 電壓基準，可用于模數轉換器的基準源，管腳 REF in/REF out 允許用戶使用這一基準，也可以反過來驅動這一管腳，向 AD7888 提供外部基準，外部基準的電壓范圍為 1.2V～VDD。CMOS 結構確保正常工作時的功率消耗為 2mW（典型值），省電模式下為 3μW。
4）微功耗、滿幅度電壓輸出、12 位 DA 轉換器：AD5320
AD5320 是單片 12 位電壓輸出 D/A 轉換器，單電源工作，電壓范圍為+2.7V～5.5V。片內高精度輸出放大器提供滿電源幅度輸出，AD5320 利用一個 3 線串行接口，時鐘頻率可高達 30MHz，能與標準的 SPI、QSPI、MICROWIRE 和 DSP 接口標準兼容。AD5320 的基準來自電源輸入端，因此提供了最寬的動態輸出范圍。該器件含有一個上電復位電路，保證 D/A 轉換器的輸出穩定在 0V，直到接收到一個有效的寫輸入信號。該器件具有省電功能以降低器件的電流損耗，5V 時典型值為 200nA。在省電模式下，提供軟件可選輸出負載。通過串行接口的控制，可以進入省電模式。正常工作時的低功耗性能，使該器件很適合手持式電池供電的設備。5V 時功耗為 0.7mW，省電模式下降為 1μW。
5）24 位智能數據轉換系統 MicroConvertersTM：ADuC824
ADuC 824 是 MicroConvertersTM 系列的最新成員，它是 AD 公司率先推出的帶閃爍電可擦可編程存儲器〔Flash／EEPROM）的 Σ-Δ轉換器。它的獨特之處在于將高性能數據轉換器，帶程序和數據閃爍存儲器及 8 位微控制器集中在一起。當您為滿足工業、儀器儀表和智能傳感器接口應用要求選擇高精度數據轉換時，ADuC824 是一種完整的高精度數據采集片上系統。
2. TI 公司 AD/DA 器件
美國德州儀器公司是一家國際性的高科技產品公司，是全球最大半導體產品供應商之一，一九九八年半導體產品銷量名列全球第五，其中 DSP 產品銷量全球排名第一，模擬產品位于全球第一。
1）TLC548/549
TLC548 和 TLC549 的使用與較復雜的 TLC540 和 TLC541 非常相似；不過，TLC548 和 TLC549 提供了片內系統時鐘，它通常工作在 4MHz 且不需要外部元件。片內系統時鐘使內部器件的操作獨立于串行輸入 / 輸出端的時序并允許 TLC548 和 TLC549 象許多軟件和硬件所要求的那樣工作。I/OCLOCK 和內部系統時鐘一起可以實現高速數據傳送，對于 TLC548 為每秒 45，500 次轉換，對于 TLC549 為每秒 40，000 次的轉換速度。
TLC548 和 TLC549 的其他特點包括通用控制邏輯，可自動工作或在微處理器控制下工作的片內采樣 - 保持電路，具有差分高阻抗基準電壓輸入端，易于實現比率轉換（ratiometricconversion）、定標（scaling）以及與邏輯和電源噪聲隔離的電路。整個開關電容逐次逼近轉換器電路的設計允許在小于 17μs 的時間內以最大總誤差為±0.5 最低有效位（LSB）的精度實現轉換。
2）TLV5616
TLV5616 是一個 12 位電壓輸出數模轉換器（DAC），帶有靈活的 4 線串行接口，可以無縫連接 TMS320、SPI、QSPI 和 Microwire 串行口。數字電源和模擬電源分別供電，電壓范圍 2.7～5.5V。輸出緩沖是 2 倍增益 rail-to-rail 輸出放大器，輸出放大器是 AB 類以提高穩定性和減少建立時間。rail-to-rail 輸出和關電方式非常適宜單電源、電池供電應用。通過控制字可以優化建立時間和功耗比。
3）TLV5580
TLV5580 是一個 8 位 80MSPS 高速 A/D 轉換器。以最高 80MHz 的采樣速率將模擬信號轉換成 8 位二進制數據。數字輸入和輸出與 3.3VTTL/CMOS 兼容。由于采用 3.3V 電源和 CMOS 工藝改進的單管線結構，功耗低。該芯片的電壓基準使用非常靈活，有片內和片外部基準，滿量程范圍是 1Vpp 到 1.6Vpp，取決于模擬電源電壓。使用外部基準時，可以關閉內部基準，降低芯片功耗。 |
