3.7V升壓9V/2A的設計應用，現推薦HT8905,內置MOS異步升壓芯片，外置肖特基二極管，改變電阻阻值即可設置升壓值，應用簡單。
產品介紹
HT8905是一款采用CMOS工藝的升壓轉換器，內部集成了60mΩ,8A功率開關管。
HT8905具有2.5V至8.5V的輸入電壓范圍，可為采用單節鋰電池的應用提供支持。該器件具備8A開關電流能力，并且能夠提供最高9V的輸出電壓。
HT8905具有可外部調節的限流保護功能，不僅可保護芯片過流，亦可有效防止電池被拉死。
HT8905外圍精簡，采用SOP8L-PP封裝，使用和測試簡單，為便攜式系統提供了高效的小尺寸解決方案。
HT8905內置了9.5V的過壓保護和過熱關斷保護功能。
・輸入電壓范圍VIN：2.5V-8.5V
・輸出電壓范圍VOUT：VIN-9V
・內置固定開關頻率：650kHz
・內置60mΩ, 8A功率開關管
・限流保護功能，外部可調節
・輸出過壓(9.5V)、熱關斷等保護
・SOP8L-PP，無鉛封裝
腳位圖
典型應用圖

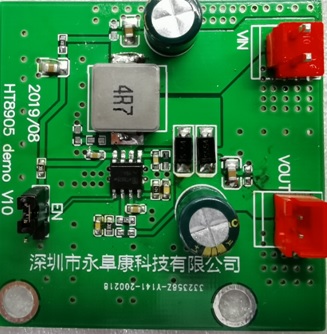

DEMO板實物圖
詳細的產品資料及銷售聯絡信息請參看：http://www.wujiu5zhuce.cn/products_3850.htm
|
