AT8222 3A單通道刷式直流電機驅動IC,適合兩節鋰電7.4V的應用

文章來源：永阜康科技更新時間：2020/2/29 10:24:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

描述
AT8222是一款刷式直流電機驅動器，能夠以高達3A的峰值電流雙向控制電機。利用電流衰減模式，可通過對輸入信號進行脈寬調制(PWM) 來控制電機轉速，同時具備低功耗休眠模式。
AT8222集成同步整流功能，可顯著降低系統功耗要求。內部保護功能包含過流保護，短路保護，欠壓鎖定和過溫保護。
AT8222提供一種帶有裸露焊盤的eSOP8L封裝，能有效改善散熱性能。引腳框采用100％霧錫電鍍，是無鉛產品，符合RoHS標準。

特點
單通道H橋電流控制電機驅動器
寬電壓供電，5.5V-20V
低RDS(ON)電阻
3A峰值驅動輸出，2A持續輸出能力
PWM電流整流/限流
支持低功耗休眠模式

應用
打印機及辦公自動化設備
電器
智能家居
2-4節鋰電池應用

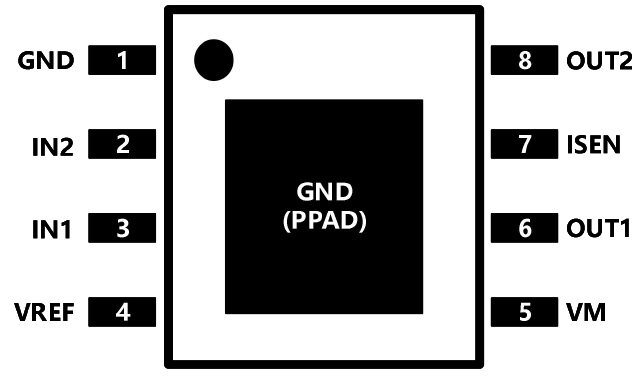

管腳定義

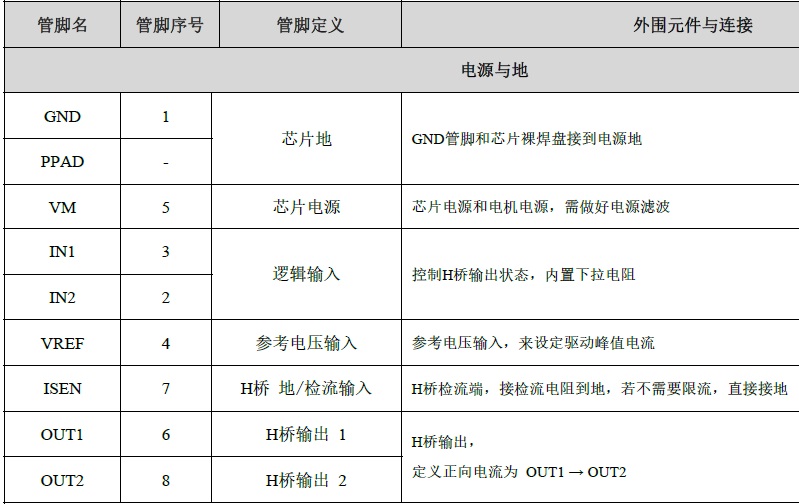

管腳列表

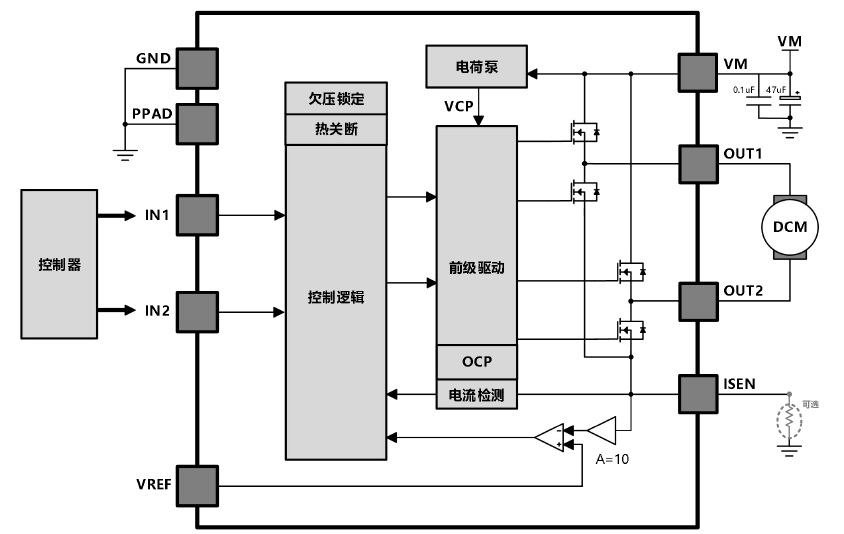

典型應用圖

詳細的產品資料及銷售聯絡信息請參看：http://www.wujiu5zhuce.cn/products_4856.htm

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
AT1106	AT1106/AT1106S為攝像機、消費類產品、玩具和其它低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。		SOT23-6	2.7V-15V	單通道低壓H 橋電機驅動芯片
AT8222		DRV8870/A4950	ESOP-8	5.5V-20V	單通道刷式直流電機驅動芯片
AT8236	AT8236是一款刷式直流電機驅動器，能夠以高達6A的峰值電流雙向控制電機。	DRV8870/A4950/A4953	ESOP-8	5.5V-30V	單通道刷式直流電機驅動芯片
AT8870	AT8870是一款刷式直流電機驅動器，適用于打印機、電器、工業設備以及其他小型機器	DRV8870/A4950	SOP-8	6.5V-38V	3.6A單通道刷式直流電機驅動IC
HR8833	HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動，可以驅動兩路刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。	DRV8833	TSSOP-16	2.70V-12.8V	2A低電壓雙路刷式直流或單路雙極步進PWM繞組電流調節/限制電機驅動器IC
