| Vishay推出工業級和汽車級IHLE集成式電場屏蔽電感器降低成本，節省空間 |
|
|
| 文章來源：永阜康科技 更新時間：2020/4/27 9:20:00 |
在線咨詢： |
| |

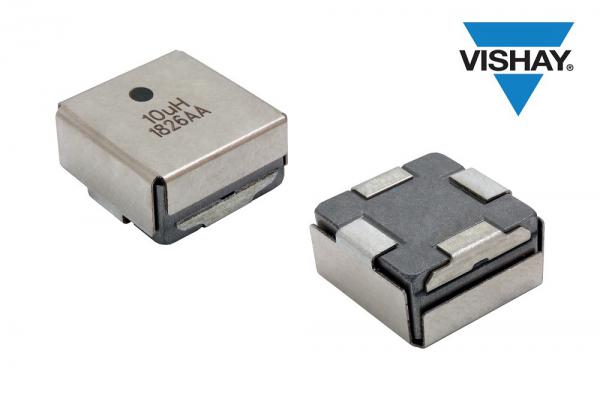

| 日前，Vishay Intertechnology,Inc.（NYSE 股市代號：VSH）宣布，推出新型工業級和汽車級5050外形尺寸器件---IHLE-5050FH-51和IHLE-5050FH-5A，擴充IHLEâ系列超薄、大電流電感器，其集成式電場屏蔽可減小EMI。Vishay Dale IHLE-5050FH-51和IHLE-5050FH-5A不需要添加額外的電場屏蔽措施，從而降低成本，節省電路板空間。
器件為5050外形尺寸， 1 cm距離處電場可減小-20 dB
日前發布的電感器采用銅鍍錫集成式屏蔽罩遏制EMI產生的電場和磁場，集成式屏蔽罩接地時，1 cm處（電感器中心位置之上）電場可減小-20 dB。電感器可在+155 ℃ 高溫下工作，4個引腳共面性小于100μm，適用于DC/DC轉換器儲能，頻率最高可達2 MHz，同時在電感器自諧振頻率（SRF）范圍內的大電流濾波應用中具有出色的噪聲衰減性能。
IHLE-5050FH-51應用領域包括桌面PC、服務器，大電流負載點（POL）轉換器、小型大電流電源以及電池供電設備。IHLE-5050FH-5A通過AEC-Q200認證，可用于汽車發動機和傳動控制單元、柴油噴射器、電機噪聲抑制、雨刷、電動后視鏡和座椅、娛樂/導航系統、暖風機以及LED和HID照明。
電感器封裝采用100 %無鉛（Pb）屏蔽復合結構，噪聲減小到極低水平，具有極高的抗熱沖擊、潮濕和機械振動能力，可無飽和處理高瞬變電流尖峰。IHLE-5050FH-51和 IHLE-5050FH-5A符合RoHS和Vishay綠色標準，無鹵素。
器件規格表：
|
產品編號
|
IHLE-5050FH-51 / IHLE-5050FH-5A
|
|
外形尺寸
|
5050
|
|
電感量 @ 100 kHz (μH)
|
0.33~100
|
|
典型DCR @ 25 ℃(mW)
|
0.83~175
|
|
最大DCR @ 25 ℃(mW)
|
0.92~205.0
|
|
典型熱額定電流(A)
|
3.1~62
|
|
典型飽和電流 (A)
|
3.7~44
|
|
典型SRF (MHz)
|
2.8~79.9
|
新型IHLE®器件現可提供樣品并已實現量產，大宗訂貨供貨周期為9周。
|
| |
|
|
|
|
|
| |
| |
| |
 |
