隨著智能音箱的進一步普及，內置電池的智能音箱是一個新的市場需求。因為內置了電池的智能音箱在使用上帶來極大的靈活、方便，從客廳到廚房，到臥室，到戶外，便攜方便。從最近智能音箱產品差評分布的官方數據就可以看出，沒有內置電池此項差評排靠前面。智能音箱內置電池要考慮到問題就很多了。DC12V供電是目前智能音箱的主要供電方式，從音效方面考慮，12V供電4歐姆喇叭才有15W的不失真功率，才能保證音質。受空間的影響，兼顧USB5V充電的方便性等因素，目前智能音箱內置電池用單節鋰電3.7V最合適。3.7V供電4歐喇叭只能出來1.5W左右功率。音量跟音質可想而知跟DC12V供電相比落差多大，很多消費者難以接受。
深圳市永阜康科技有限公司針對這一市場趨勢，現在推廣一顆單節鋰電3.7V內置升壓15W單聲道音頻功放IC-CS8330、3.7V單節鋰電內置升壓到10.5V、輸出功率15W/4歐;支持升壓旁路模式（外部PVDD模式）外接12V適配器輸入,當檢測到DC12V輸入時，自動將升壓電路關閉，12V直供音頻電路，輸出功率18W/4歐，保證電池播放音量音效跟外接DC12V供電效果相差不大。并且此款功放IC功能強大，具備自適應升壓功能，提高效率，延長播放時間；4種防破音模式可選；功率限制功能；還有CLass AB模式。該型號適用于智能音箱、戶外藍牙音箱等產品領域。
1.產品特點
內置BOOST模塊R類結構,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN = 3.7V
RL = 4 Ω 15W(D MODE NCN OFF）
PO at 1% THD+N, VIN = 3.7V
RL = 4 Ω 12W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 7.4V
RL = 4 Ω+22uH 15W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 7.4V
RL = 3 Ω+22uH 18W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.7V到12V
支持單節/雙節鋰電池和12V適配器供電的應用
自適應升壓功能
內置4種防破音模式
內置POWER-LIMIT(功率限制功能)
無需濾波的Class-D結構
最高84%的效率(Vbat=8.4V)
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (10mA)
低關斷電流 (50µA)
過流保護，短路保護和過熱保護
TSSOP20-PP

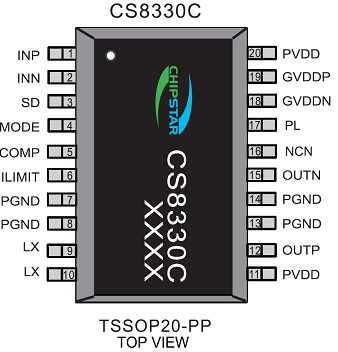

2.CS8330腳位圖

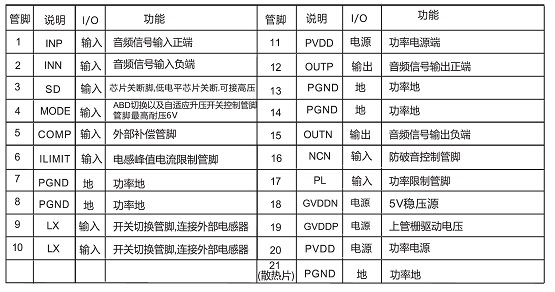

3.CS8330管腳說明

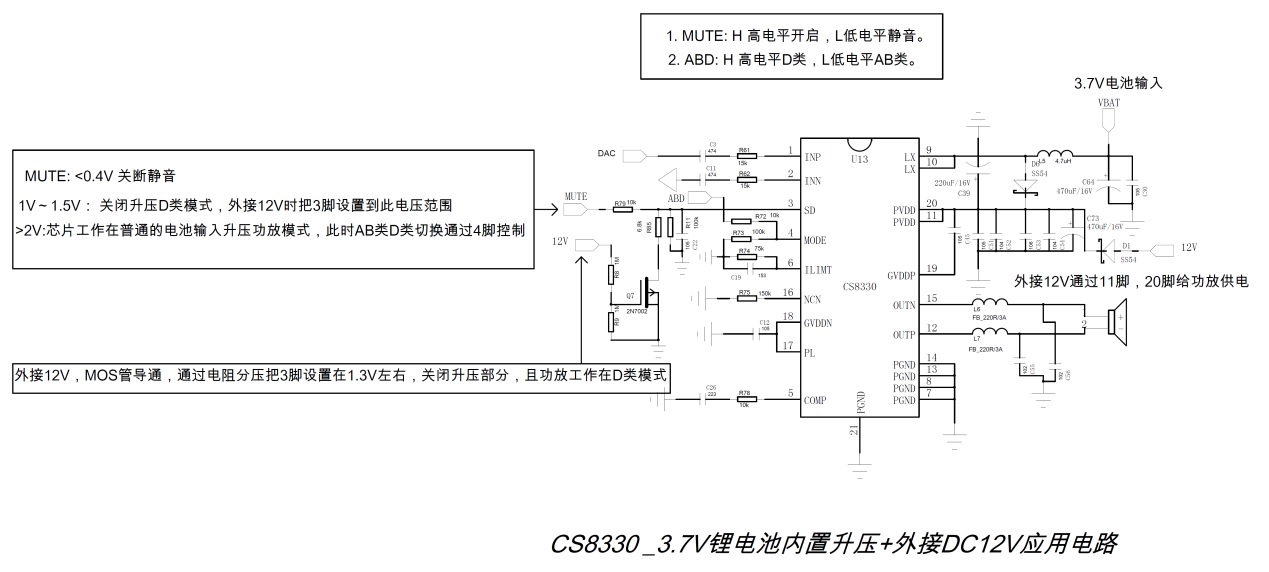

4.CS8330典型應用圖
5.CS8330演示版原理圖

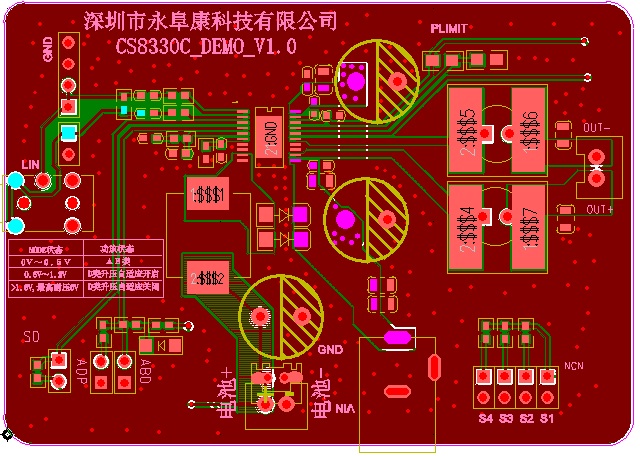

6.CS8330演示板 PCB頂層設計圖

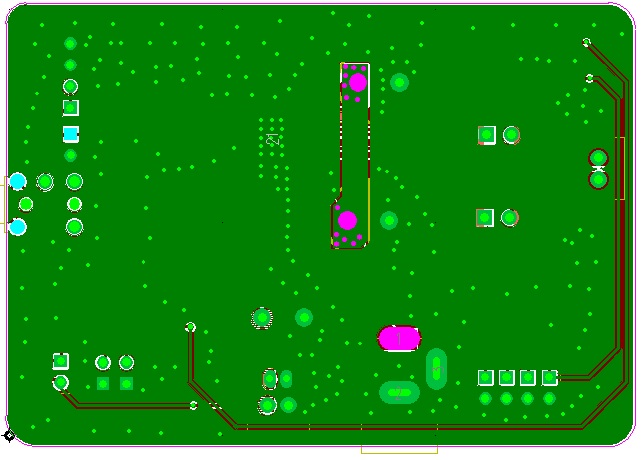

7.CS8330演示板PCB底層設計圖

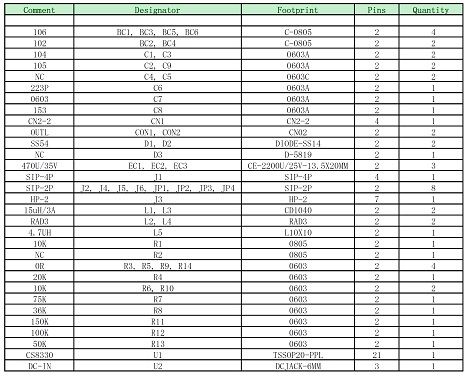

8.CS8330演示板物料清單

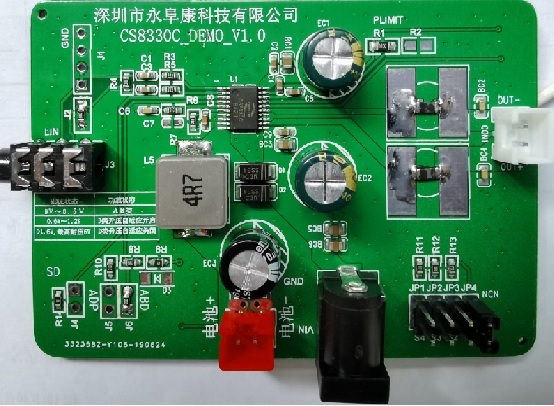

9.CS8330演示板實物圖
