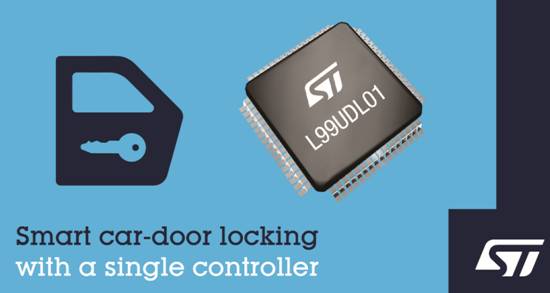

| L99UDL01 高集成度通用型車門鎖控制器 |
|
|
| 文章來源：永阜康科技 更新時間：2020/5/14 9:23:00 |
在線咨詢： |
| |
意法半導體L99UDL01通用型車門鎖IC集成6個MOSFET半橋輸出和兩個半橋柵極驅動器，以及電路保護和診斷功能，可提升方案安全性，簡化設計，節省空間。
L99UDL01是利用電子技術從車身控制模塊（BCM）控制車門鎖的中控鎖整體解決方案，取代了多個獨立電機驅動器以及相關的模擬和無源器件，同時提供了更先進的功能。
該IC集成一個獨有的安全保護功能，在發生事故時，該功能可以強制接管正常操作，方便急救人員能夠進入車輛施救。其它增值功能包括PWM輸出電流穩壓和高級診斷功能，診斷功能可以檢測過載電流、開路負載、電池短路和接地短路，在不啟動負載的情況下完成負載完整性檢查。
片上集成的6個MOSFET半橋可以獨立連接，也可以并聯成兩個每個最多三個半橋的輸出通道，分配更大的電流負載。輸出MOSFET受到全面保護，低RDS（ON）電阻可提高能效并簡化熱管理設計。為確保性能處于最佳狀態，重要參數是可調的，包括導通時長、斷態故障檢測，以及輸出電流大小和方向。利用可設置限流功能，設計人員可以降低門鎖電機受到的電應力，從而提高系統可靠性。
兩個半橋柵極驅動器允許設計人員連接所選的N溝道MOSFET，或者為控制額外的大功率負載，可以選擇連接智能功率器件，提高設計的靈活性。驅動器集成主動電流再循環模式，可最大程度地降低耗散功率，還內置外部功率器件保護功能，包括漏-源電流監測和斷態故障檢測。
此外，L99UDL01有50µA待機和休眠兩種省電模式。待機模式可通過BCM模塊的SPI命令重新激活控制器，而休眠模式可將電流降至15µA以下。
L99UDL01現已投產，采用10mm x 10mm TQFP64L封裝。 |
| |
|
|
|
|
|
| |
| |
| |
 |
