概要

CS5318E是一款26V輸入，四節鋰電池或鋰離子聚合物 電池的降壓型充電管理IC。集成功率MOS，芯片采用同 步開關架構，使其在應用時僅需極少的外圍器件，可有效減 少整體方案尺寸，降低BOM成本。具有最大3A的充電電流能力，充電電流可以通過外部電阻靈活可調， 充電效率可以達到90%以上。

CS5318E內置三個環路來控制充電過程，分別為恒流（CC）環路 、恒壓（CV）環路以及芯片溫度調節環路。CS5318E通過外部電阻，可獨立靈活調節充電終止電流的大小。

CS5318E具有完善的保護功能，包括輸入欠壓和過壓保護、電池過壓和短路保護、電池溫度保護、芯片溫度 調節和保護，同時還具備電池反接保護功能。此外芯片通過外 接的兩路LED指示燈，可對充電過程實現全程監控。

CS5318E具有頻率抖動的功能，系統會在正常工作的頻率點上疊加微小抖動，從而使能量不會集中在一個固定頻率點上，大大改善系統的EMI特性，該功能可以通過外部管腳FREQ使能(低電平)及關閉（懸空或者接高電平），此功能方便客戶產品過EMI認證。

CS5318E具有終止電流可編程功能。通過設置不同的外部分壓電阻， 可以很方便的調節充電終止電流的大小。ITERM端的電壓可以在60mV-600mV之間可調，終止電流和兩個電阻的關系如下公式所示： 其中VCC為內部LDO輸出電壓，為電流檢測電阻，為CC充電流；當ITERM端接VCC時，充電終止電流為默認的內部設定值1/10*ICC。(此功能可調節鋰電池充電過程中的轉燈時間)

描述

26V輸入同步降壓型充電

99%系統工作占空比

最大3A充電電流，充電電流外部電阻可調

NTC功能

降壓充電效率90%

±1%電池恒壓精度

充電終止電流獨立可調

支持LED充電狀態指示

內置功率MOS

550KHz開關頻率，可支持10uH 電感

輸出過壓，短路保護

輸入欠壓，過壓保護

IC過溫保護

IC溫度自適應調節

全集成結構，無需外置二極管

封裝

EQA16

應用

藍牙音箱、電子煙、對講機、POS機、鋰電電池包、玩具等領域

引腳排列以及定義

EQA-16封裝尺寸和SOP-8一樣

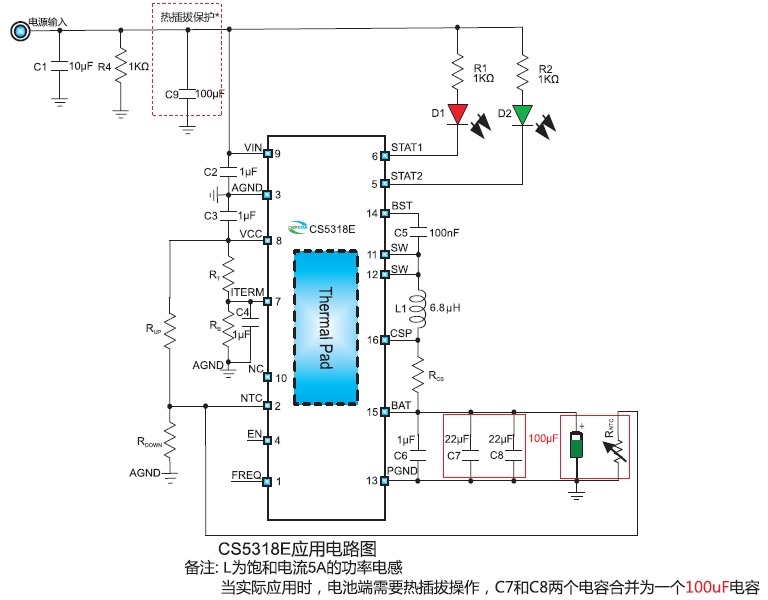

典型應用圖
