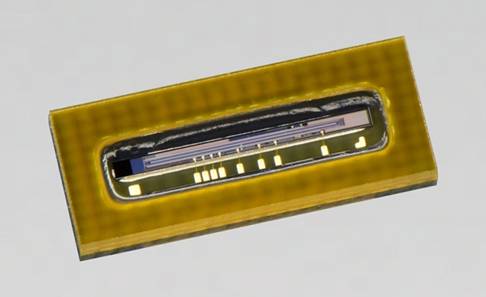

| 東芝推出用于工業設備的縮影鏡頭型1500像素單色CCD線性圖像傳感器 |
|
|
| 文章來源：永阜康科技 更新時間：2020/6/16 10:54:00 |
在線咨詢： |
| |
東芝電子元件及存儲裝置株式會社（Toshiba Electronic Devices & Storage Corporation，簡稱“東芝”）推出兩款用于工業設備的縮影鏡頭型1,500像素單色CCD線性圖像傳感器：內置電子快門功能的“TCD1105GFG”，以及“TCD1106GFG”。樣品將于2020年7月開始出貨。
新推出的傳感器能夠滿足兩個主要行業的需求：搭載傳感器且要求高速運行的設備，包括使用單色CCD線性圖像傳感器的檢查設備；以及要求低功耗運行的設備。
兩款新型傳感器的數據速率最高可達25MHz，均內置時序發生電路和CCD驅動電路，基本無需借助外部電路即可實現高速運行。內置的采樣保持電路延長了視頻輸出信號周期，有助于簡化高速信號處理的設計。
除了能夠提高性能外，由于采用了單個3.3V電源驅動，功耗比東芝現有的高速產品更低。
特性
• 1500像素、25MHz（最大值）數據速率、單色CCD線性圖像傳感器
• 內置時序發生電路，有助于減少外部驅動電路的使用。
• 內置采樣保持電路，可延長視頻輸出信號周期。
（信號極性：正）
• 內置電子快門功能：僅TCD1105GFG
• 單個3.3V電源驅動
應用場景
自動化光學檢測設備、傳感設備、條形碼讀取器等
主要規格
|
器件型號
|
TCD1105GFG / TCD1106GFG
|
|
像素大小
|
5.25μm×50μm（5.25μm間距）
|
|
有效像素數
|
1500像素×1行
|
|
靈敏度
（光源+ CM500S）
|
TCD1105GFG: 125V/(lx s)
TCD1106GFG: 600V/(lx s)
|
|
數據速率
|
25MHz（最大值）
|
|
供電電壓
|
3.3V（典型值）
|
|
其他/附加特性
|
時序發生電路
采樣保持電路
電子快門功能（僅TCD1105GFG）
|
|
| |
|
|
|
|
|
| |
| |
| |
 |
