在音頻行業，碰到過很多工程師說正在頭疼不良率的問題，千分之五，百分之一等不良率。功放壞了，DCDC壞了等表象，但是換了芯片還是一樣壞，查遍了周邊器件，缺忽略了一個大家伙，原來是電解電容？
為啥會壞？總結兩個方面，一是電路問題，一個是安裝問題：
1）過電壓，超過額定電壓時，會導致封口部密封封不良中所描述的電容器的氧化被膜自修復作用 , 導致容量減少 , tan δ增加或電容器的破壞。問題在于考慮成本問題，或者是工程師理想化，選擇的額定電壓剛好是電源的理論穩定值。但是電路中有電感的時候，電容器兩端的電壓會上升，往往不是穩定電壓值，所以建議至少選擇穩定電壓值的2倍以上。

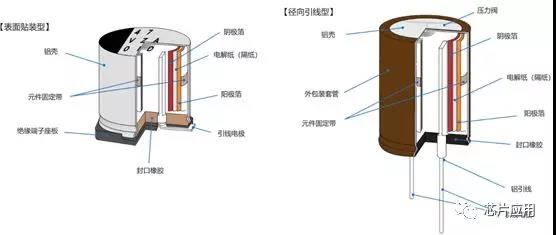

2）逆電壓，通常鋁電解電容器在構造上采用只對單極進行陽極氧化并形成氧化被膜的極化構造。耐電壓是由氧化被膜的厚度來決定的。因此，在施加逆電壓時，由于陰極側沒有氧化被膜 , 在電容器的被膜自修復作用下會導致短路，開路，閥門工作 , 電解液漏出等電容器的破壞。
3）紋波電流， 請使用具有比電路的紋波電流更大的容許脈動電流值的電容器。或者選擇電流紋波較小的器件，例如DCDC或者帶升壓的音頻功放，往往在規格書上建議客戶用470uF以上電容，很有可能是環路不穩定，需要大電容穩定，但是同時表面了電流紋波可能較大。例如方泰集成升壓功放，一般建議100~220uF就足夠。
注１） 需要根據頻率來對紋波電流進行修正。
注２） 測量電路的紋波電流困難時 , 請確認電容器本身的發熱。

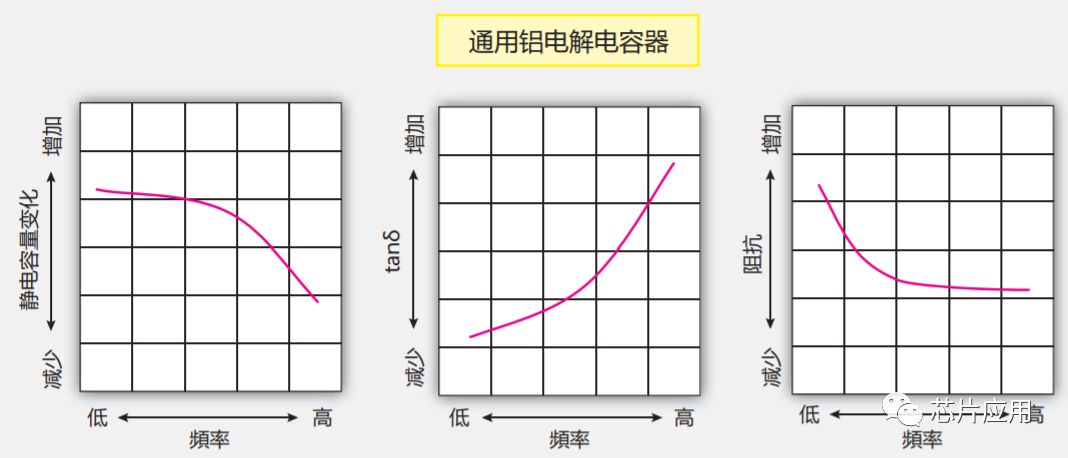

紋波電流的頻率修正系數 , 將影響壽命的各頻率下的紋波電流應力設定為同等 , 是非常具有意義的數值。紋波動電流引起的發熱產生影響的電阻值（等效串聯電阻 ,ESR), 如下圖所示 , 呈現一旦頻率升高就會下降的傾向。因此 , 頻率越高 , 紋波電流就越易于流過。
在測量電路的紋波電流困難時 , 可以測量電容器本身的發熱。鋁電解電容器，將電容器本身發熱的最大容許發熱規定為 5℃。
4）避免頻繁充放電

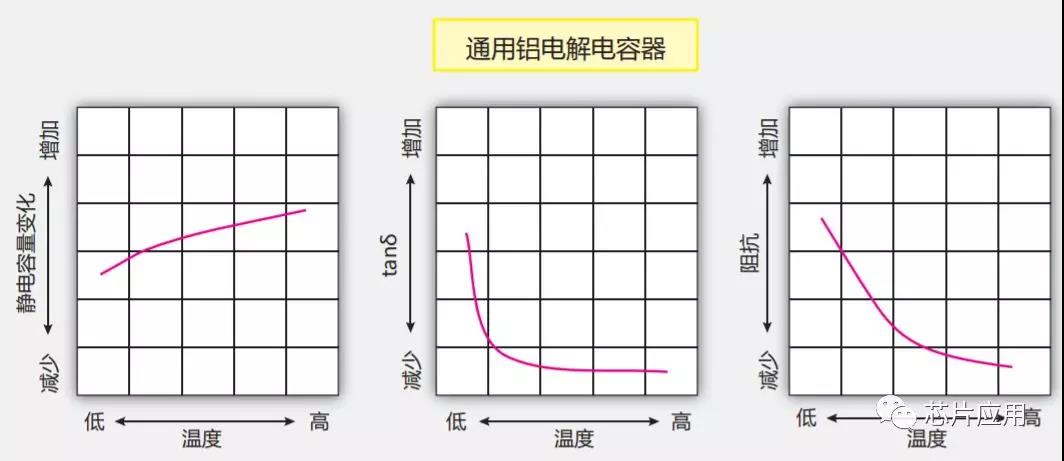

5）溫度特性
6）頻率特性，表現跟溫度特性一致；
7）并聯使用
電容器的電阻值是接近電路電阻的值 , 因而在有的情況下會導致電容器間的電流失去平衡 , 致使過脈動電流流向部分電容器。盡量避免并聯，或者并聯時注意走線。
另外一部分電容損壞的原因就是安裝問題，這個部分不在詳述，重點提出一條就是盡量距離發熱量的功率IC遠一點，不要太靠近功率IC。 |
