| 新日本無線發布了一款帶音量調節功能的揚聲器放大器IC NJU72065，宣布已經進入量產，正式上市。該產品既可以優化系統設計，也可以簡化揚聲器驅動電路、降低成本。
最近，越來越多裝有音頻輸出功能的設備里除了有揚聲器放大器之外，更多需求是想同時使用簡單的音量調節功能。我們開發的這款帶音量調節功能的揚聲器放大器NJU72065不光能接收模擬音頻信號，也可以靈活應對從MCU輸出的PWM信號，可縮小系統規模，簡化系統設計。此外，NJU72065采用的是小型封裝，且僅需配套幾個外接元件構成音頻輸出電路，可有效縮小PCB面積，節省成本。
產品特點及優勢： 1. 優化系統設計
一直以來，都是使用多個分立器件來構成聲音放大和音量調節功能的電路連接 (參見圖1)。我們開發的NJU72065有1.2W輸出能力揚聲器放大器和音量調節電路。現在，只需要一顆NJU72065就可滿足調節音量的揚聲器放大器這個要求(參見圖2)。
并且，在NJU72065的輸入端內置的是一個運放，能靈活對應輸入模擬音頻信號和MCU輸出的PWM信號。

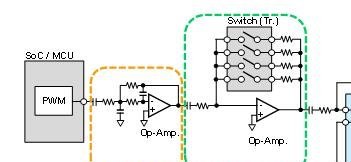

圖1 普遍構成方式

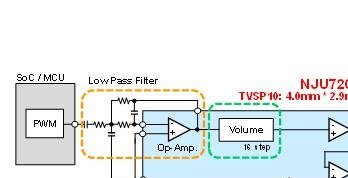

圖2 使用NJU72065的單片連接方式
如果使用了NJU72065構成聲音合成LSI，完全可以降低音頻輸出模塊的成本。但是，需要MCU輸出聲音信號。
2. 簡化電路設計
以前，聲音輸出電路主要是由濾波電路、調音電路、揚聲器放大器等多個部件構成，設計也會很復雜。NJU72065把這些功能全部集成到一起，不再需要個別的調配，簡化了整體系統設計。并且，調音和待機模式轉換可以通過I2C總線控制，操作更加簡單方便。
3. 縮小實裝面積
NJU72065采用了4.0mm X 2.9mm的MSOP10小型封裝，可以縮小PCB實裝面積，節省成本，也可以讓商品整體小型化。
產品性能及相關產品比較：
新產品
NJU72065 已有產品 NJU7089 |
