By Haiwen Huang
隨著近幾年TWS耳機的爆發式增長，越來越多的終端客戶對TWS耳機的體積，續航，音質等提出了更高的要求。

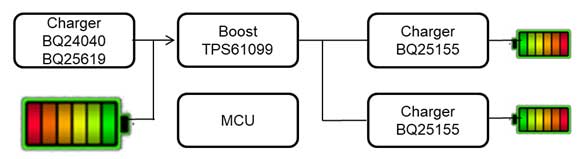

以下我們從續航的角度給大家推薦TI最新的解決方案。圖一是一個典型的TWS耳機電源框圖，用一顆Iq（靜態電流）低至600nA的升壓芯片TPS61099將電池電壓升到5V同時給兩個耳機端供電。耳機端電池電壓存在電壓差，這將降低充電效率。
圖一
TI創新性地采用2顆升降壓芯片TPS63810分別給兩個耳機端供電，提高整機效率的同時，降低了耳機及耳機倉的溫度，改善了用戶體驗。我們從下面幾個方面來介紹TPS63810方案：
1. TPS63810芯片介紹
a. TPS63810是具有I²C接口的內置四個MOSFET的 2.5A 降壓/升壓轉換器
b. 輸入電壓范圍是2.2V至5.5V，可以很好的覆蓋單節鋰電的電壓。
c. 輸出電壓范圍是1.8V至5.2V，在運行和關斷期間I²C均可以配置輸出電壓。
d. DSBGA 2.3mm × 1.4mm 小封裝，外圍只用配置4顆零件，如圖二所示。
圖二

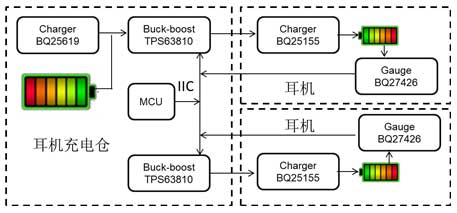

2. TPS63810升降壓方案系統框圖介紹
a. 以下是采用TPS63810 TWS耳機電源系統框圖
b. 充電倉端采用2顆TPS63810分別給2個耳機端供電。
c. MCU通過讀取耳機端的電壓，來調整TPS63810的輸出。
圖三
3. 圖四是TPS63810方案跟傳統方案的對比表，在充電效率，整機溫度以及電池壽命方面都得到了極大的改善。
|
功能
|
TPS63810
|
Boost
|
Boost+LDO
|
Boost+Buck
|
|
充電效率
|
92%-93%
|
70%-72%
|
70%-72%
|
82%-85%
|
|
耳機倉溫度
|
Low
|
Low
|
Normal
|
Low
|
|
耳機溫度
|
Low
|
High
|
Low
|
Low
|
|
耳機倉電池壽命
|
Best
|
Normal
|
Normal
|
Better
|
圖四

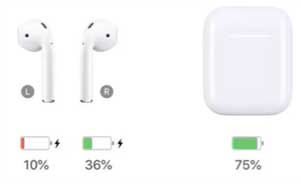

4. 圖五所示為2個耳機端電量有差異的時候，2顆TPS63810可以分別給不同電量的耳機電池充電，從而保證任何情況下都可以做到充電電壓跟電池電壓都是最小壓差，從而提高充電效率。
圖五
|
