概述
　　TP5602 是一款全集成功能的移動電源專用超大規模集成電路，專為中大功 率移動電源設計。內部將自動充電管理和電池隔離 PMOS2、升壓管理、電量顯 示、電池保護等多種功能集成到單一芯片中，外加一個輸入隔離 PMOS1，一個 功率 NMOS1，一個電感，少量阻容元件，應用電路簡單，性能穩定可靠，免調試大生產，高效高良率。
　　TP5602 采用獨特的單一電感復用技術，內置高效同步降壓 4.2V3A 鋰電池 充電電路和同步升壓型 5V 3A 輸出電路；4 路 LED 顯示輸出可以 5 段顯示充電 和放電時的電量，可適用于紅、綠、藍光 LED 直接驅動，也同時用于異常狀態報警顯示；無需外部電池保護電路，內部集成電池多種輸入和輸出保護（過壓、過充、欠壓、過流、短路等）；
　　TP5602 提供功能設置：插電自動充電，按鍵升壓，輕載自動停機（升壓時）；降壓充電恒流可調；5V 升壓輸出恒流外部可調。其 QFN24 超小型封裝與簡單的外圍電路，使得 TP5602 也非常適用于其他便攜式設備的大功率獨立充電或獨立的升壓管理應用。
　　TP5602 具有寬輸入電壓（4.2-7V MAX），有防電源反接，充電時對電池充電分為涓流預充、恒流、恒壓三個階段，涓流預充電電流、恒流充電電流都通過 外部電阻調整，最大充電電流達 3.5A。充電不同的電池電壓時，4LED 不同的顯 示模式。充電開關頻率 700KHz 的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。
　　TP5602 內置 4.25VVIO 充電自適應電路，當 VIO 電流驅動不夠引起 VIO下降到 4.2V 時，內部自動減少充電電流，用戶不必擔心設置電流過大而遇到小 功率的 USB 口、電源或適配器的問題。
　　TP5602 內置防電池倒灌 PMOS2 電路，所以無需防倒灌肖特基二極管等外圍保護。
　　TP5602 同步升壓電路可以恒壓限流輸出，電壓內部固定 5V，電流可達 3A。 限流值可以通過外部設置調整(VIlmt)，限制電池端輸出電流，從而控制 VIO 輸出功率。
　　升壓啟動時有軟啟動保護，有輸出短路和過流保護(250mS 長時過流/短路停 機)。
　　外置 NMOS ， 逐周期限流。典型可以驅動 5V3A ， 極限驅動 3.5A ， 5V3A@Vbat=4V 效率 93.5%。

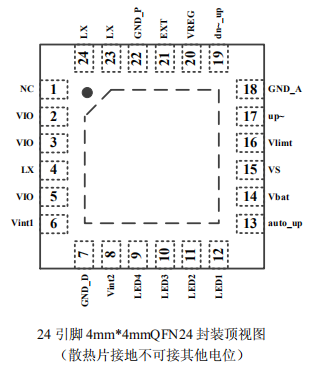

管腳排列
