利用Avago Technologies的RGB顏色傳感器進行反射式顏色感測
摘要—反射式顏色感測通常是通過具有多個光源的光電二極管或涂有包含單個光源的濾色鏡的光電二極管來實現的。本文介紹了使用RGB顏色傳感器進行反射式顏色感測的概念。首先，討論反射式色彩感測理論及其基本要素。然后討論了硬件設計注意事項和傳感器輸出解釋。
反射傳感理論反射傳感中
有三個重要元素：檢測器，目標和光源。檢測器是捕獲從物體反射的光的設備。目標是要測量顏色的對象，例如彩色紙或油漆。通常是非發射性的，它反射和吸收不同波長的不同數量的光。照明是一種光源，其光譜覆蓋可見光的波長，例如太陽光。
在反射式彩色傳感系統中，檢測器和照明器通常一起安裝在一個模塊中。當模塊放置在目標附近時，來自光源的光將落到目標表面并反射到檢測器。從表面反射的光的顏色是表面顏色的函數。例如，聚焦在紅色表面上的白光被反射為紅色。反射的紅光入射到顏色傳感器上，從而產生R，G和B輸出電壓。通過解釋三個電壓，可以確定顏色。由于三個輸出電壓隨反射光的強度線性增加，因此顏色傳感器還可以測量表面或物體的反射率。

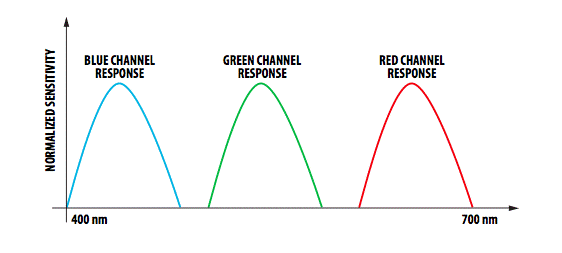

不重疊的光譜響應
反射式傳感系統的硬件設計注意事項反射式傳感系統
包含三個基本元素：RGB顏色傳感器，諸如LED之類的外部光源和非發光物體。
1）選擇檢測器
哪種檢測器適合反射式感應？合適的檢測器需要具有良好的靈敏度和光譜覆蓋范圍。在反射式感應中，檢測器捕獲的光會從被測物體反射回來。因此，反射光的強度低于直接光源的強度。
各個紅色，綠色和藍色通道的光譜響應應重疊，以確保捕獲所有波長信息。下面的圖1和圖2分別顯示了重疊和不重疊的頻譜響應。圖3顯示了從藍色表面反射的信號的任意光譜。 |
