單節鋰電池3.7V供電2x12W立體聲升壓音頻功放IC組合解決方案
文章來源：永阜康科技 更新時間：2022/1/10 13:52:00
在線咨詢：
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


深圳市永阜康科技有限公司推出基于HT876+HT7180的單節鋰電池3.7V升壓至9.5V、2x12W立體聲升壓音頻放大組合解決方案，無需外圍MOS管、升壓效率最高達90%，外圍簡單、應用方便。

方案簡介

此方案大致分為兩個主要級：

1，采用HT7180高效升壓轉換器。此設計3.7V單節鋰電升壓至9.5V給功放芯片供電;

2，采用HT876帶防破音功放IC，9.5V提供2*12W/4歐 ( THD+N=10%)持續功率輸出；

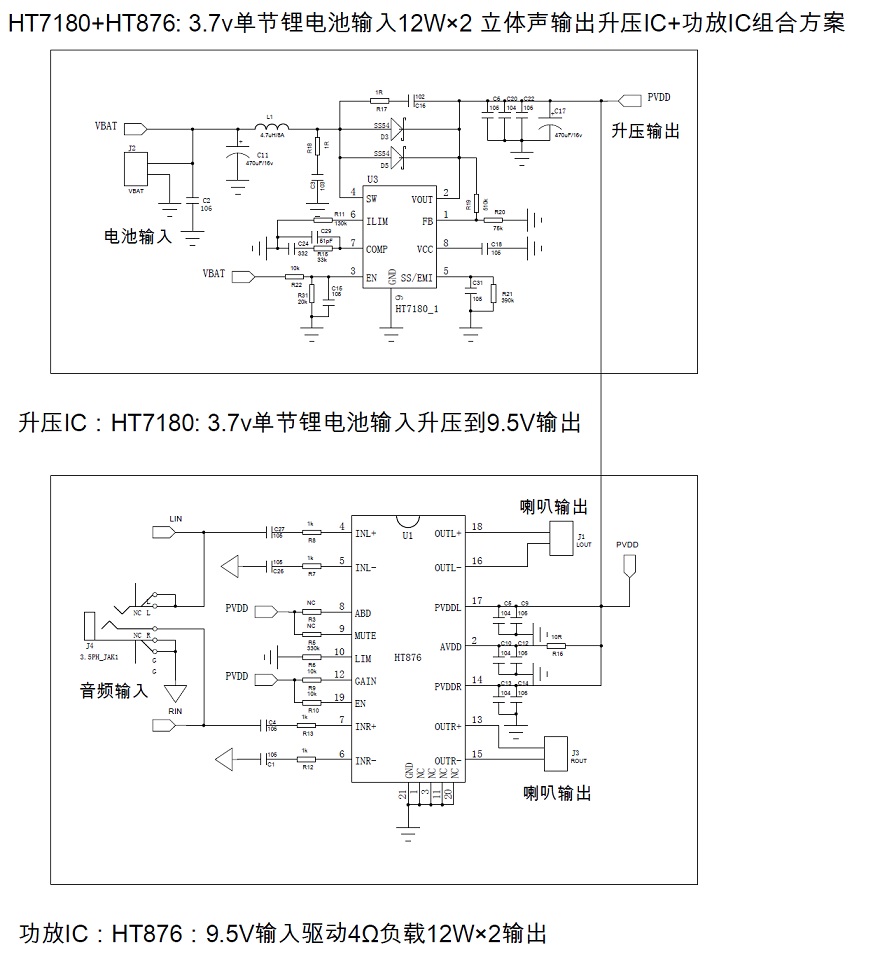

應用原理圖

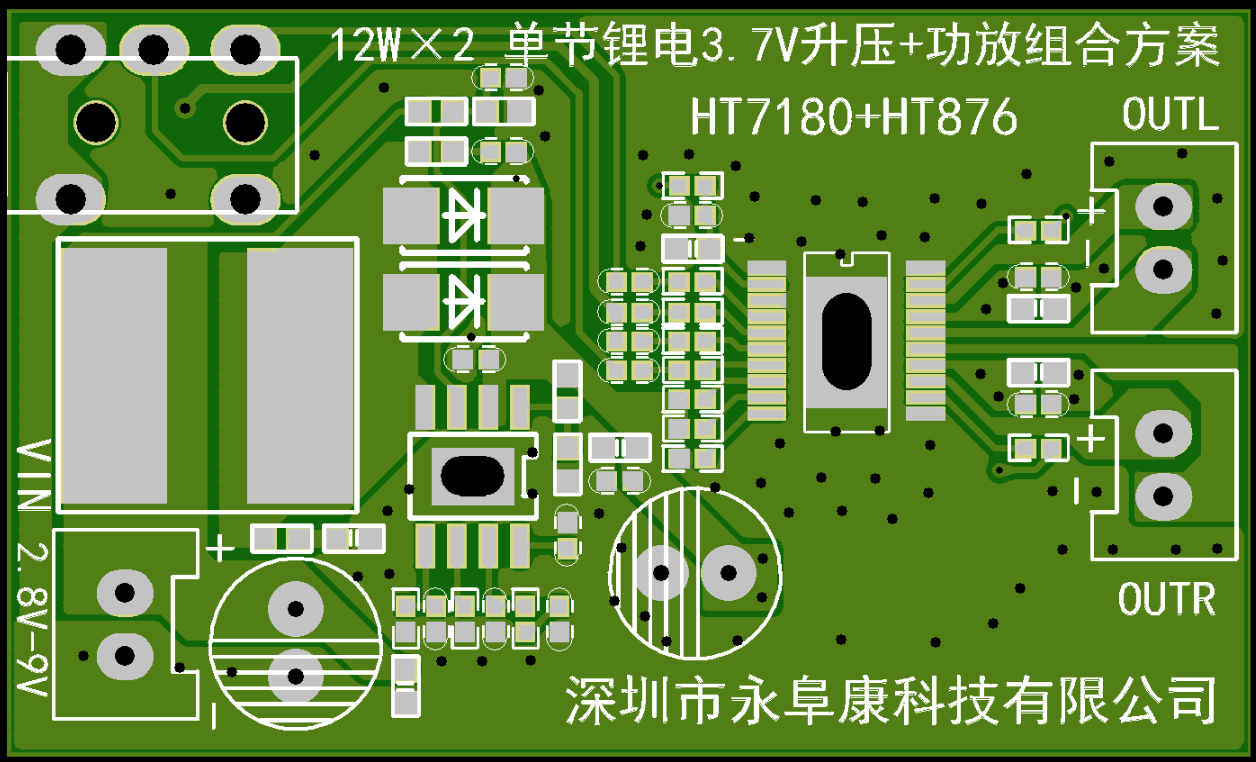

DEMO PCB截圖



    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
HT7180 輸入電壓范圍:2.7V-12V，可調電壓輸出最高至12.8V輸出 HT7181/HT7182 ESOP-8 2.5V-12V 12.8V, 10A高效升壓轉換器
HT876 2X10.9W/8.5V/4Ω或18W/8.4V/2Ω TSSOP-20 2.5V-9.8V 帶任意限幅的高保真D類/AB類切換10W立體聲功放IC，適用于兩節鋰電池串聯8.4V供電的音頻產品
